1500XXL - Gwintownik maszynowy z rowkiem prostym i łamaczem, L=120 mm
Kod: 042231052040000
Wariant: M 4x0,7 6H
W magazynie
| 042231052040000
EAN: 8595111973852
91,13 zł
75,31 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 042231052050000
EAN: 8595111973869
95,78 zł
79,16 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 042231052060000
EAN: 8595111973876
95,78 zł
79,16 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 042231052080000
EAN: 8595111973883
110,84 zł
91,60 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 042231052100000
EAN: 8595111973890
133,25 zł
110,12 zł
bez VAT
Wariant: M 12x1,75 6H
W magazynie
| 042231052120000
EAN: 8595111973906
156,85 zł
129,63 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 1500XXL
Gwintownik maszynowy do gwintów metrycznych z rowkiem prostym i łamaczem wiórów, przedłużony do L=120 mm, reszta jak DIN 371, odpowiedni do stali konstrukcyjnych, stali niestopowych, stali automatowych, alternatywnie stopów miedzi tworzących krótki wiór, żeliwo ciągliwe i sferoidalne, stopy aluminium o zawartości Si<10%.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Norma gwintownika: NAREX
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający B: Długość 3,5-6 skoków
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 5-8 |
| P1.2 | Stale niestopowe <500N/mm2 | 6-10 |
| P2.1 | Stale automatowe <800N/mm2 | 10-14 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 10-14 |
| P2.3 | Stale niestopowe <800N/mm2 | 10-14 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 4-7 |
| N8.1 | Aluminium stopowe Si<10% | 14-20 |
| N8.2 | Aluminium stopowe Si>10% | 12-15 |
| N10.1 | Stopy miedzi o krótkim wiórze | 12-20 |

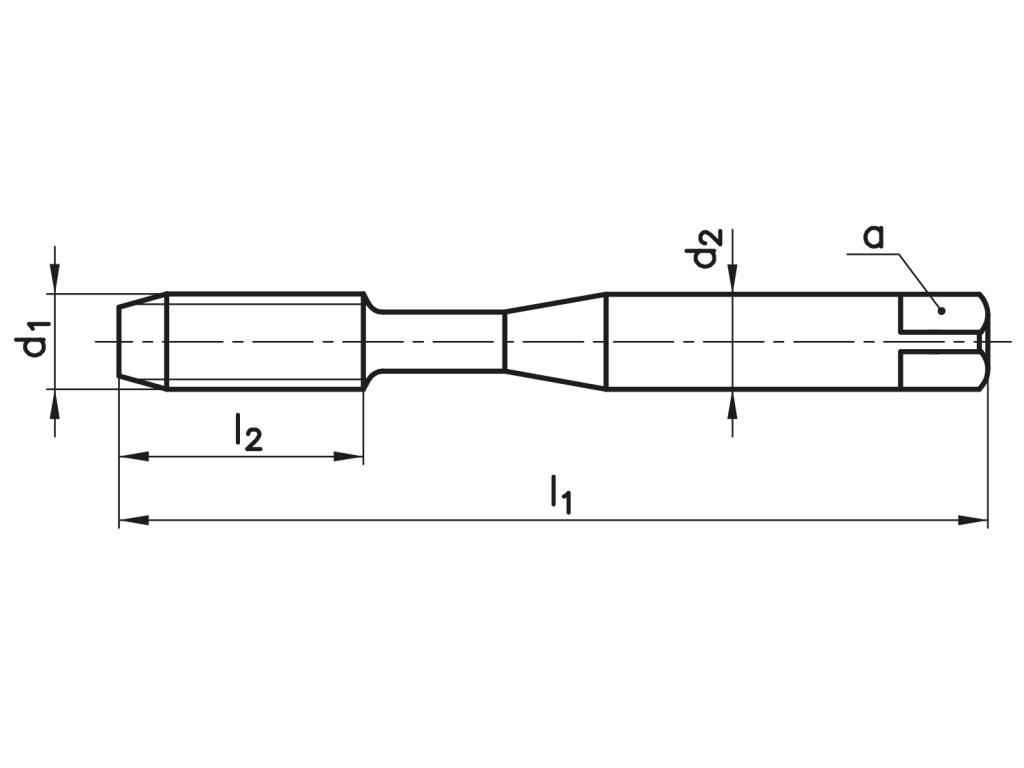

Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 4 | 0,7 | 6H | 120 | 13 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 120 | 16 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 120 | 19 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 120 | 22 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 120 | 24 | 10 | 8 | 8,5 |
| M 12 | 1,75 | 6H | 120 | 29 | 12 | 9 | 10,2 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze |
| Norma: | NAREX Standard |
| Pokrycie: | - |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1) |
