1504 - Gwintownik maszynowy z rowkiem prostym i łamaczem
Kod: 041531820004000
Wariant: UNC 5x40 2B
W magazynie
| 041531820002000
EAN: 8595111906348
50,67 zł
41,88 zł
bez VAT
Wariant: UNC 6x32 2B
W magazynie
| 041531820003000
EAN: 8595111906355
48,78 zł
40,31 zł
bez VAT
Wariant: UNC 8x32 2B
W magazynie
| 041531820004000
EAN: 8595111906362
48,05 zł
39,71 zł
bez VAT
Wariant: UNC 10x24 2B
W magazynie
| 041531820005000
EAN: 8595111906379
51,68 zł
42,71 zł
bez VAT
Wariant: UNC 12x24 2B
W magazynie
| 041531820006000
EAN: 8595111906386
57,84 zł
47,80 zł
bez VAT
Wariant: UNC 1/4x20 2B
W magazynie
| 041531820007000
EAN: 8595111906393
55,66 zł
46 zł
bez VAT
Wariant: UNC 5/16x18 2B
W magazynie
| 041531820009000
EAN: 8595111906409
63,02 zł
52,08 zł
bez VAT
Wariant: UNC 3/8x16 2B
W magazynie
| 041531820011000
EAN: 8595111906416
70,46 zł
58,23 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 1504
Gwintownik maszynowy do gwintów amerykańskich zunifikowanych grubozwojnych z rowkiem prostym i łamaczem wiórów, DIN 371, odpowiedni do stali konstrukcyjnych, stali niestopowych, stali automatowych, alternatywnie stopów miedzi tworzących krótkie wióry, żeliwa ciągliwego i sferoidalnego, stopów aluminium o zawartości Si<10% .
Cechy:
Gwint UNC: Zunifikowany gwint grubozwojny
Schemat profilu gwintu: 60°
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Norma gwintownika: ~ DIN 371
Pasowanie gwintów: 2B
Stożek skrawający B: Długość 3,5-6 skoków
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 5-8 |
| P1.2 | Stale niestopowe <500N/mm2 | 6-10 |
| P2.1 | Stale automatowe <800N/mm2 | 10-14 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 10-14 |
| P2.3 | Stale niestopowe <800N/mm2 | 10-14 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 4-7 |
| N8.1 | Aluminium stopowe Si<10% | 14-20 |
| N8.2 | Aluminium stopowe Si>10% | 12-15 |
| N10.1 | Stopy miedzi o krótkim wiórze | 12-20 |

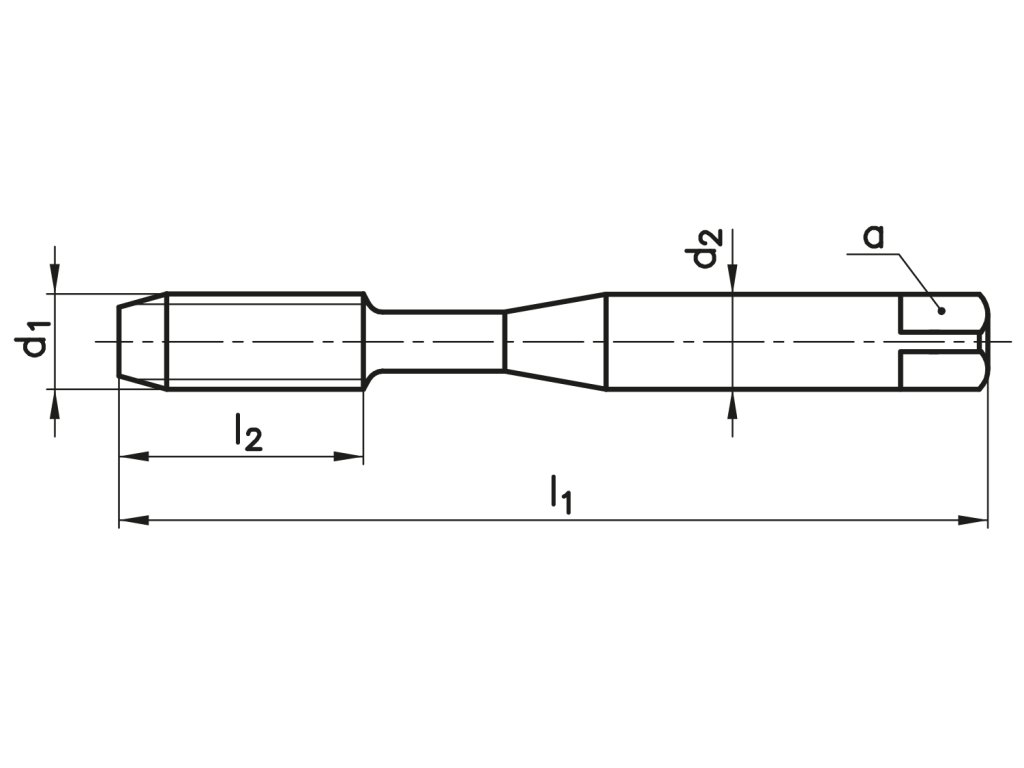

Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| UNC 5 | 40 | 2B | 56 | 9 | 3,5 | 2,7 | 2,6 |
| UNC 6 | 32 | 2B | 56 | 11 | 4 | 3 | 2,85 |
| UNC 8 | 32 | 2B | 63 | 12 | 4,5 | 3,4 | 3,5 |
| UNC 10 | 24 | 2B | 70 | 13 | 6 | 4,9 | 3,9 |
| UNC 12 | 24 | 2B | 80 | 15 | 6 | 4,9 | 4,5 |
| UNC 1/4 | 20 | 2B | 80 | 15 | 7 | 5,2 | 5,2 |
| UNC 5/16 | 18 | 2B | 90 | 18 | 8 | 6,2 | 6,6 |
| UNC 3/8 | 16 | 2B | 90 | 20 | 9 | 7 | 8 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze |
| Norma: | DIN ≈371 |
| Pokrycie: | - |
| Tolerancja: | 2B |
| Typ gwintu: | Jednolity gwint zgrubny UNC |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1) |
