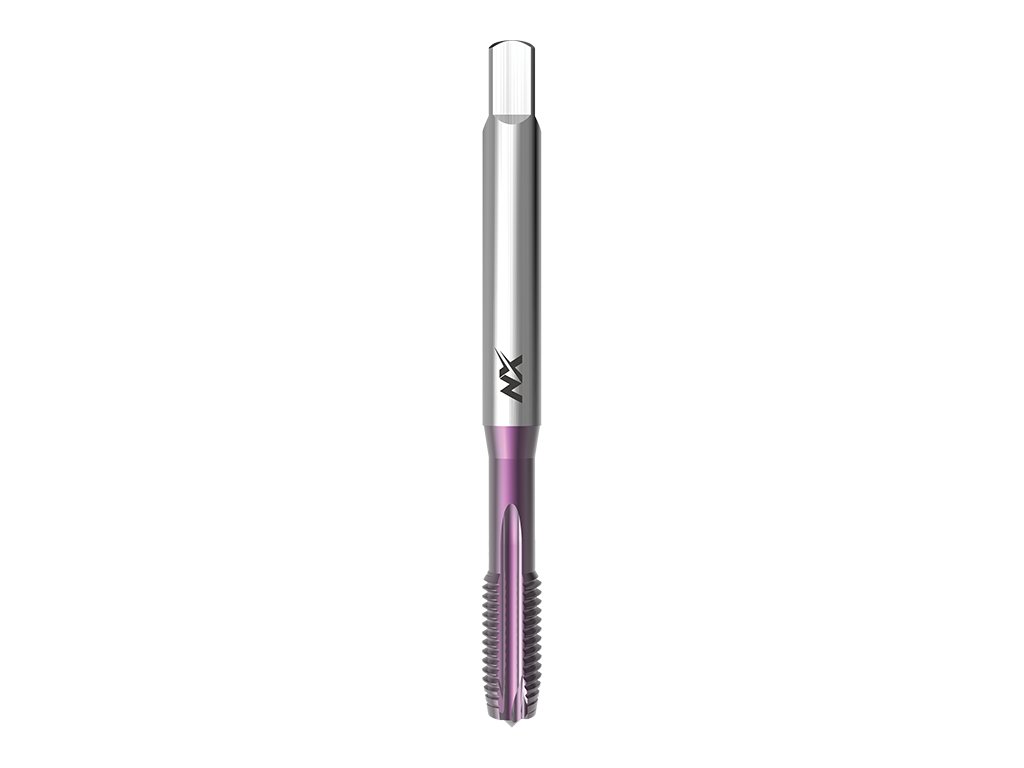

1520NX - Gwintownik maszynowy z rowkiem prostym i łamaczem
Kod: 042036052030000
Wariant: M 3x0,5 6H
W magazynie
| 042036052030000
EAN: 8595111980225
124,01 zł
102,49 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 042036052040000
EAN: 8595111980232
124,01 zł
102,49 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 042036052050000
EAN: 8595111980249
130,97 zł
108,24 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 042036052060000
EAN: 8595111980256
130,97 zł
108,24 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 042036052080000
EAN: 8595111980263
166,28 zł
137,42 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 042036052100000
EAN: 8595111980270
198,17 zł
163,78 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 1520NX
Wysokowydajny gwintownik maszynowy do gwintów metrycznych z rowkiem prostym i łamaczem wiórów, DIN 371, powłoka TiAlN, odpowiedni do stali konstrukcyjnych, stali niestopowych, stali automatowych.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca wanadowa HSSE V3
Rodzaj powłoki: TiAlN
Norma gwintownika: DIN 371
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający B: Długość 3,5-6 skoków
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 15-22 |
| P1.2 | Stale niestopowe <500N/mm2 | 15-22 |
| P2.1 | Stale automatowe <800N/mm2 | 12-20 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 12-20 |
| P2.3 | Stale niestopowe <800N/mm2 | 12-20 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 11 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 63 | 13 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 16 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 80 | 19 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 22 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 24 | 10 | 8 | 8,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NX Precision Taps |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2 |
| Norma: | DIN 371 |
| Pokrycie: | TiAlN |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1) |
