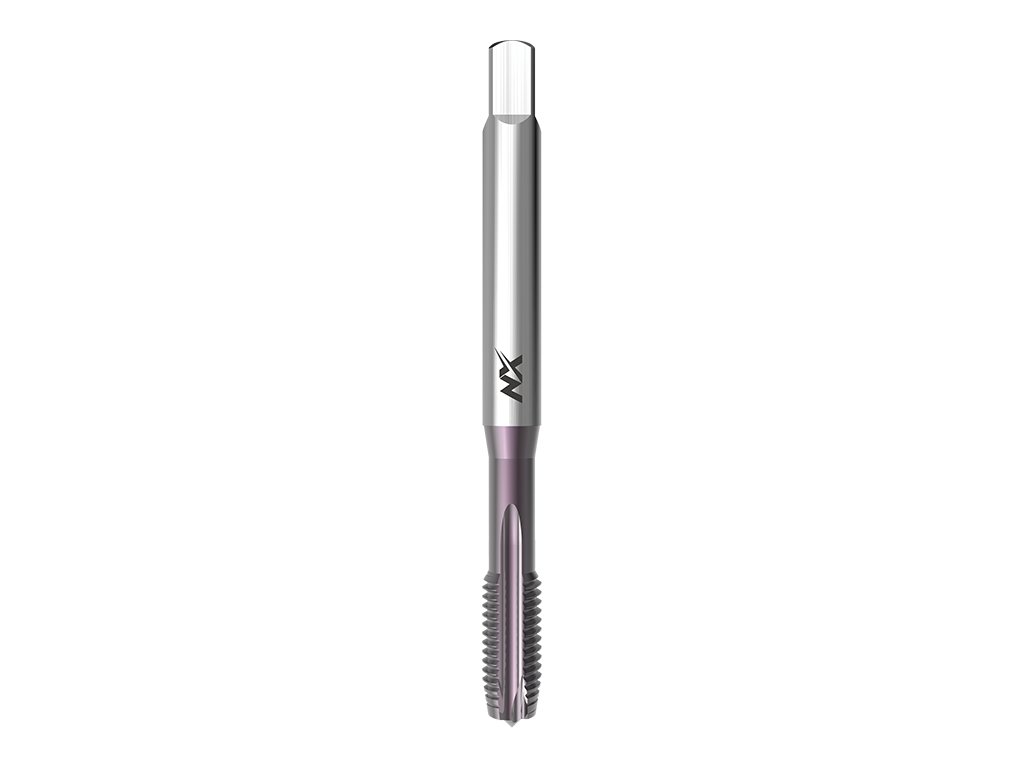

1680NX - Gwintownik maszynowy z rowkiem prostym i łamaczem
Kod: 042038062030000
Wariant: M 3x0,5 6H
W magazynie
| 042038062030000
EAN: 8595111978215
129,18 zł
106,76 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 042038062040000
EAN: 8595111978222
129,18 zł
106,76 zł
bez VAT
Wariant: M 5x0,8 6H
Chwilowy brak
| 042038062050000
EAN: 8595111978239
133,40 zł
110,25 zł
bez VAT
Wariant: M 6x1 6H
Chwilowy brak
| 042038062060000
EAN: 8595111978246
137,23 zł
113,41 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 042038062080000
EAN: 8595111978253
191,52 zł
158,28 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 042038062100000
EAN: 8595111978260
248,29 zł
205,20 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 1680NX
Wysokowydajny gwintownik maszynowy do gwintów metrycznych z rowkiem prostym i łamaczem wiórów, DIN 371, powłoka TiCN, odpowiedni do stali konstrukcyjnych, stali ulepszonych i stopowych, stali narzędziowych, stali do nawęglania i azotowania, stali nierdzewnych do 1000 N/mm2, żeliwo ciągliwe, stopy aluminium, miedzi i cynku
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ VA: Gwintownik dla stali nierdzewnej
Materiał gwintownika: Wysokowydajna stal szybkotnąca wanadowa HSSE V3
Rodzaj powłoki: Powłoka z węgloazotku tytanu
Norma gwintownika: DIN 371
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający B: Długość 3,5-6 skoków
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P2.2 | Stale konstrukcyjne <800N/mm2 | 15-22 |
| P3.1 | Stale nawęglone i azotowane <1200N/mm2 | 15-18 |
| P3.2 | Stale ulepszone <1200N/mm2 | 15-18 |
| P3.3 | Stale narzędziowe <1200N/mm2 | 15-18 |
| M5.1 | Stale nierdzewne 450-800N/mm2 | 15-18 |
| M5.2 | Stale nierdzewne 600-1000N/mm2 | 15-18 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 15-18 |
| N7.1 | Czyste aluminium | 32-40 |
| N8.1 | Aluminium stopowe Si<10% | 18-22 |
| N8.2 | Aluminium stopowe Si>10% | 15-18 |
| N9.1 | Czysta miedź | 22-25 |
| N10.1 | Stopy miedzi o krótkim wiórze | 10-12 |
| N10.2 | Stopy miedzi o długim wiórze | 10-12 |
| N11.1 | Cynk i stopy cynku | 10-12 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 11 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 63 | 13 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 16 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 80 | 19 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 22 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 24 | 10 | 8 | 8,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NX Precision Taps |
| Materiał obrabiany: | Stale konstrukcyjne <800N/mm2, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze, Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Czyste aluminium, Cynk i stopy cynku, Stale nawęglone i azotowane <1200N/mm2, Stale ulepszone <1200N/mm2, Stale narzędziowe <1200N/mm2, Czysta miedź |
| Norma: | DIN 371 |
| Pokrycie: | TiCN |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), przenikalny (długość gwintu L < 1,5xd1) |
