2050NX - Gwintownik maszynowy z rowkiem spiralnym 40°
Kod: 042031118030000
Wariant: M 3x0,5 6H
W magazynie
| 042031118030000
EAN: 8595111975337
91,37 zł
75,51 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 042031118040000
EAN: 8595111975344
91,37 zł
75,51 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 042031118050000
EAN: 8595111965079
98,32 zł
81,26 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 042031118060000
EAN: 8595111965086
98,32 zł
81,26 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 042031118080000
EAN: 8595111965093
134,27 zł
110,97 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 042031118100000
EAN: 8595111975351
156,85 zł
129,63 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 2050NX
Wysokowydajny gwintownik maszynowy do gwintów metrycznych z rowkiem spiralnym, DIN 371, odpowiedni do stali konstrukcyjnych, stali niestopowych, stali automatowych, alternatywnie żeliwa ciągliwego i sferoidalnego, stopów aluminium o zawartości Si<10%, stopów miedzi z długimi spiralnymi wiórami.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca wanadowa HSSE V3
Norma gwintownika: DIN 371
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 8-10 |
| P1.2 | Stale niestopowe <500N/mm2 | 8-10 |
| P2.1 | Stale automatowe <800N/mm2 | 8-10 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 8-10 |
| P2.3 | Stale niestopowe <800N/mm2 | 8-10 |
| N7.1 | Czyste aluminium | 8-10 |
| N8.1 | Aluminium stopowe Si<10% | 8-10 |
| N8.2 | Aluminium stopowe Si>10% | 8-10 |

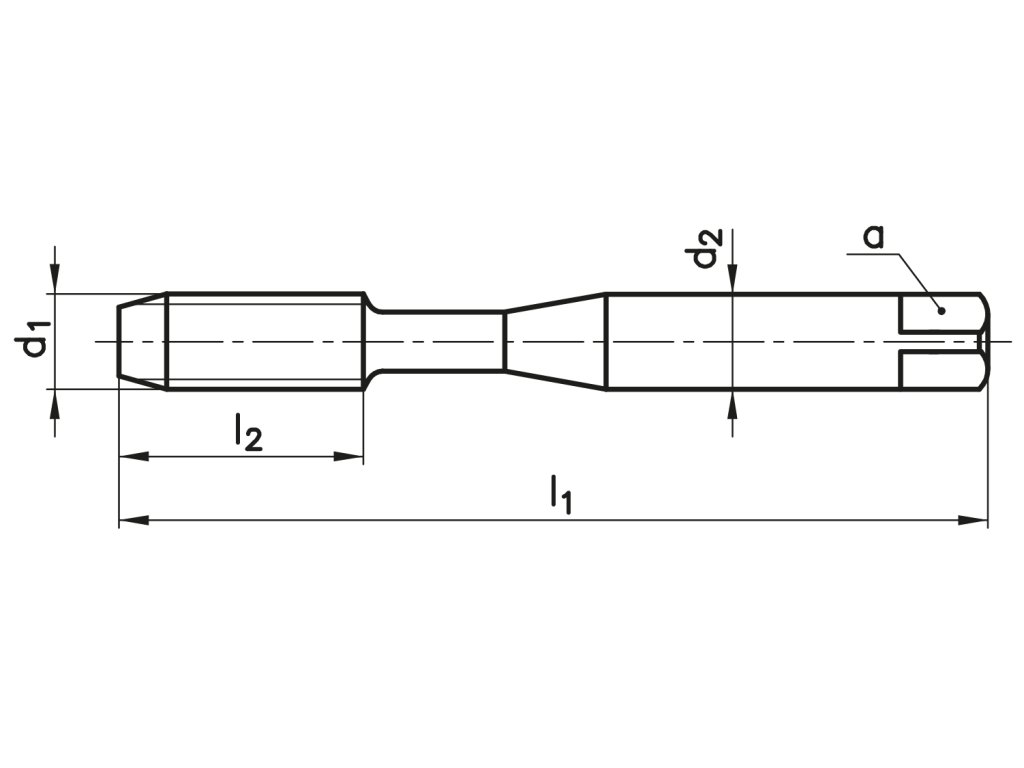

Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 5 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 63 | 7 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 8 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 80 | 10 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 13 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 15 | 10 | 8 | 8,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NX Precision Taps |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Czyste aluminium |
| Norma: | DIN 371 |
| Pokrycie: | - |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1) |
