2064 - Gwintownik maszynowy z rowkiem spiralnym 40°
Kod: 041535830003000
Wariant: UNC 5x40 2B
W magazynie
| 041535830002000
EAN: 8595111941615
70,14 zł
57,97 zł
bez VAT
Wariant: UNC 6x32 2B
Chwilowy brak
| 041535830003000
EAN: 8595111941622
66,96 zł
55,34 zł
bez VAT
Wariant: UNC 8x32 2B
W magazynie
| 041535830004000
EAN: 8595111941639
67,24 zł
55,57 zł
bez VAT
Wariant: UNC 10x24 2B
W magazynie
| 041535830005000
EAN: 8595111941646
70,94 zł
58,63 zł
bez VAT
Wariant: UNC 12x24 2B
W magazynie
| 041535830006000
EAN: 8595111941653
82,76 zł
68,40 zł
bez VAT
Wariant: UNC 1/4x20 2B
W magazynie
| 041535830007000
EAN: 8595111941660
79,55 zł
65,74 zł
bez VAT
Wariant: UNC 5/16x18 2B
W magazynie
| 041535830009000
EAN: 8595111941677
83,76 zł
69,22 zł
bez VAT
Wariant: UNC 3/8x16 2B
W magazynie
| 041535830011000
EAN: 8595111941684
95,54 zł
78,96 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 2064
Gwintownik maszynowy do gwintu amerykańskiego zunifikowanego grubego z rowkiem spiralnym, DIN 371, z powłoką TiN do stali konstrukcyjnych, niestopowych, maszynowych, alternatywnie żeliwa ciągliwego i sferoidalnego, stopów aluminium o zawartości Si>10%
Cechy:
Gwint UNC: Zunifikowany gwint grubozwojny
Schemat profilu gwintu: 60°
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Powłoka z azotku tytanu
Norma gwintownika: ~ DIN 371
Pasowanie gwintów: 2B
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P2.2 | Stale konstrukcyjne <800N/mm2 | 12-15 |
| P2.3 | Stale niestopowe <800N/mm2 | 12-15 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 6-8 |
| N8.1 | Aluminium stopowe Si<10% | 15-30 |
| N8.2 | Aluminium stopowe Si>10% | 14-20 |
| N10.2 | Stopy miedzi o długim wiórze | 10-15 |

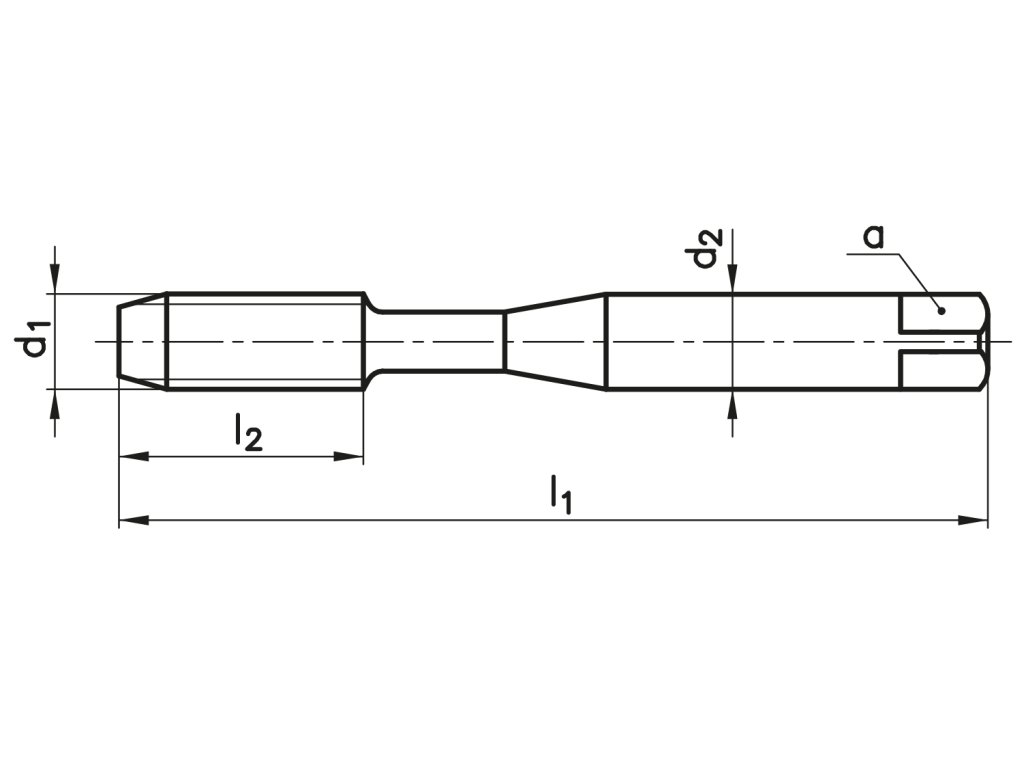

Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| UNC 5 | 40 | 2B | 56 | 5 | 3,5 | 2,7 | 2,6 |
| UNC 6 | 32 | 2B | 56 | 7 | 4 | 3 | 2,85 |
| UNC 8 | 32 | 2B | 63 | 7 | 4,5 | 3,4 | 3,5 |
| UNC 10 | 24 | 2B | 70 | 8 | 6 | 4,9 | 3,9 |
| UNC 12 | 24 | 2B | 80 | 10 | 6 | 4,9 | 4,5 |
| UNC 1/4 | 20 | 2B | 80 | 10 | 7 | 5,5 | 5,2 |
| UNC 5/16 | 18 | 2B | 90 | 13 | 8 | 6,2 | 6,6 |
| UNC 3/8 | 16 | 2B | 90 | 15 | 9 | 7 | 8 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o długim wiórze |
| Norma: | DIN ≈371 |
| Pokrycie: | TiN |
| Tolerancja: | 2B |
| Typ gwintu: | Jednolity gwint zgrubny UNC |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
