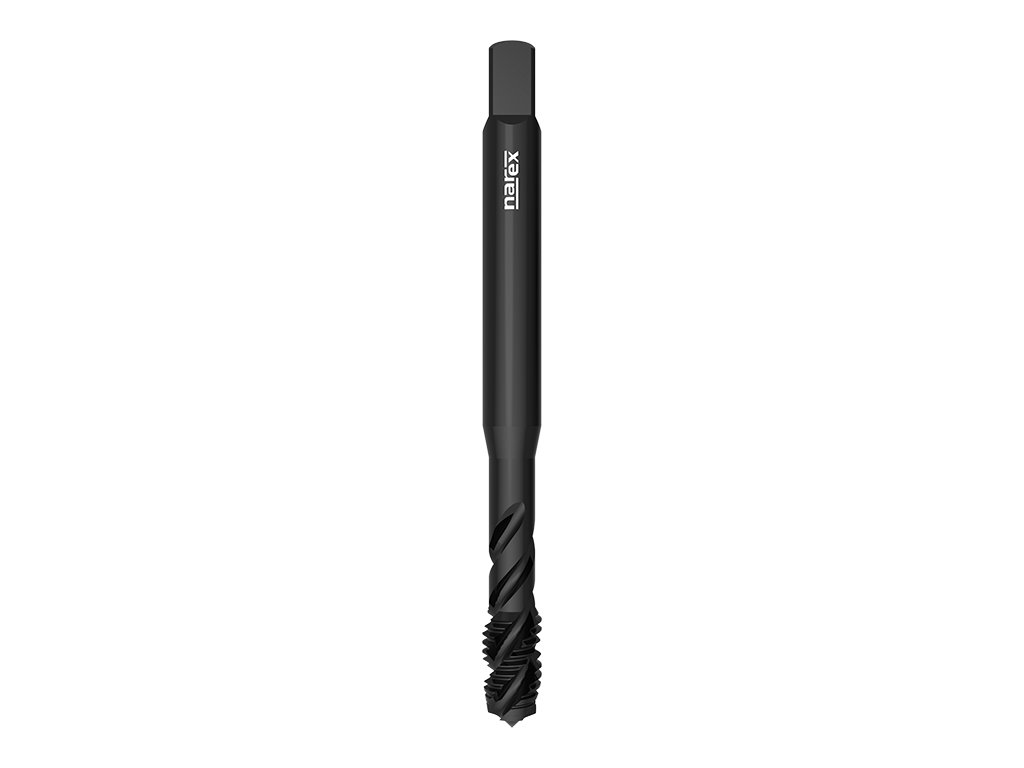

2090 - Gwintownik maszynowy z rowkiem spiralnym 40°
Kod: 041537118030000
Wariant: M 2x0,4 6H
W magazynie
| 041537118020000
EAN: 8595111902401
49,01 zł
40,50 zł
bez VAT
Wariant: M 2,5x0,45 6H
W magazynie
| 041537118025000
EAN: 8595111902418
46,29 zł
38,26 zł
bez VAT
Wariant: M 3x0,5 6H
W magazynie
| 041537118030000
EAN: 8595111902425
40,14 zł
33,17 zł
bez VAT
Wariant: M 3,5x0,6 6H
W magazynie
| 041537118035000
EAN: 8595111944937
44,07 zł
36,42 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 041537118040000
EAN: 8595111902432
40,14 zł
33,17 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 041537118050000
EAN: 8595111902449
40,89 zł
33,79 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 041537118060000
EAN: 8595111902456
42,87 zł
35,43 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 041537118080000
EAN: 8595111902463
49,72 zł
41,09 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 041537118100000
EAN: 8595111902470
58,60 zł
48,43 zł
bez VAT
Wariant: M 3x0,5 6G
W magazynie
| 041537120030000
EAN: 8595111944968
40,14 zł
33,17 zł
bez VAT
Wariant: M 4x0,7 6G
W magazynie
| 041537120040000
EAN: 8595111944975
40,14 zł
33,17 zł
bez VAT
Wariant: M 5x0,8 6G
W magazynie
| 041537120050000
EAN: 8595111944982
40,89 zł
33,79 zł
bez VAT
Wariant: M 6x1 6G
W magazynie
| 041537120060000
EAN: 8595111944999
42,87 zł
35,43 zł
bez VAT
Wariant: M 8x1,25 6G
W magazynie
| 041537120080000
EAN: 8595111945002
49,72 zł
41,09 zł
bez VAT
Wariant: M 10x1,5 6G
W magazynie
| 041537120100000
EAN: 8595111945019
58,60 zł
48,43 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 2090
Gwintownik maszynowy do gwintu metrycznego z rowkiem spiralnym, DIN 371, z powierzchnią oksydowaną, odpowiedni do stali konstrukcyjnych, stali niestopowych, stali maszynowych, stopów aluminium, stopów cynku.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Utlenianie
Norma gwintownika: DIN 371
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P2.2 | Stale konstrukcyjne <800N/mm2 | 10-12 |
| P2.3 | Stale niestopowe <800N/mm2 | 10-12 |
| N8.1 | Aluminium stopowe Si<10% | 14-20 |
| N8.2 | Aluminium stopowe Si>10% | 12-15 |
| N11.1 | Cynk i stopy cynku | 8-10 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 2 | 0,4 | 6H | 45 | 6 | 2,8 | 2,1 | 1,6 |
| M 2,5 | 0,45 | 6H | 50 | 7,5 | 2,8 | 2,1 | 2,05 |
| M 3 | 0,5 | 6H | 56 | 5 | 3,5 | 2,7 | 2,5 |
| M 3 | 0,5 | 6G | 56 | 5 | 3,5 | 2,7 | 2,5 |
| M 3,5 | 0,6 | 6H | 56 | 6 | 4 | 3 | 2,9 |
| M 4 | 0,7 | 6G | 63 | 7 | 4,5 | 3,4 | 3,3 |
| M 4 | 0,7 | 6H | 63 | 7 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6G | 70 | 8 | 6 | 4,9 | 4,2 |
| M 5 | 0,8 | 6H | 70 | 8 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6G | 80 | 10 | 6 | 4,9 | 5 |
| M 6 | 1 | 6H | 80 | 10 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6G | 90 | 13 | 8 | 6,2 | 6,8 |
| M 8 | 1,25 | 6H | 90 | 13 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6G | 100 | 15 | 10 | 8 | 8,5 |
| M 10 | 1,5 | 6H | 100 | 15 | 10 | 8 | 8,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Cynk i stopy cynku |
| Norma: | DIN 371 |
| Pokrycie: | OX |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1) |
