2410 - Gwintownik maszynowy z rowkiem spiralnym 15°
Kod: 041535112030000
Wariant: M 3x0,5 6H
W magazynie
| 041535112030000
EAN: 8595111934648
63,30 zł
52,31 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 041535112040000
EAN: 8595111934662
63,30 zł
52,31 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 041535112050000
EAN: 8595111934679
64,53 zł
53,33 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 041535112060000
EAN: 8595111934686
67,95 zł
56,16 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 041535112080000
EAN: 8595111934693
78,59 zł
64,95 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 041535112100000
EAN: 8595111934709
92,59 zł
76,52 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 2410
Gwintownik maszynowy do gwintów metrycznych z rowkiem spiralnym, DIN 371, z powłoką TiN, odpowiedni do stali konstrukcyjnych i ulepszonych, żeliwa ciągliwego i sferoidalnego oraz stopów miedzi z krótkim wiórem kruchym, alternatywnie żeliwa ciągliwego i sferoidalnego.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Powłoka z azotku tytanu
Norma gwintownika: DIN 371
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 15°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P2.2 | Stale konstrukcyjne <800N/mm2 | 8-12 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 4-7 |
| N10.1 | Stopy miedzi o krótkim wiórze | 12-20 |

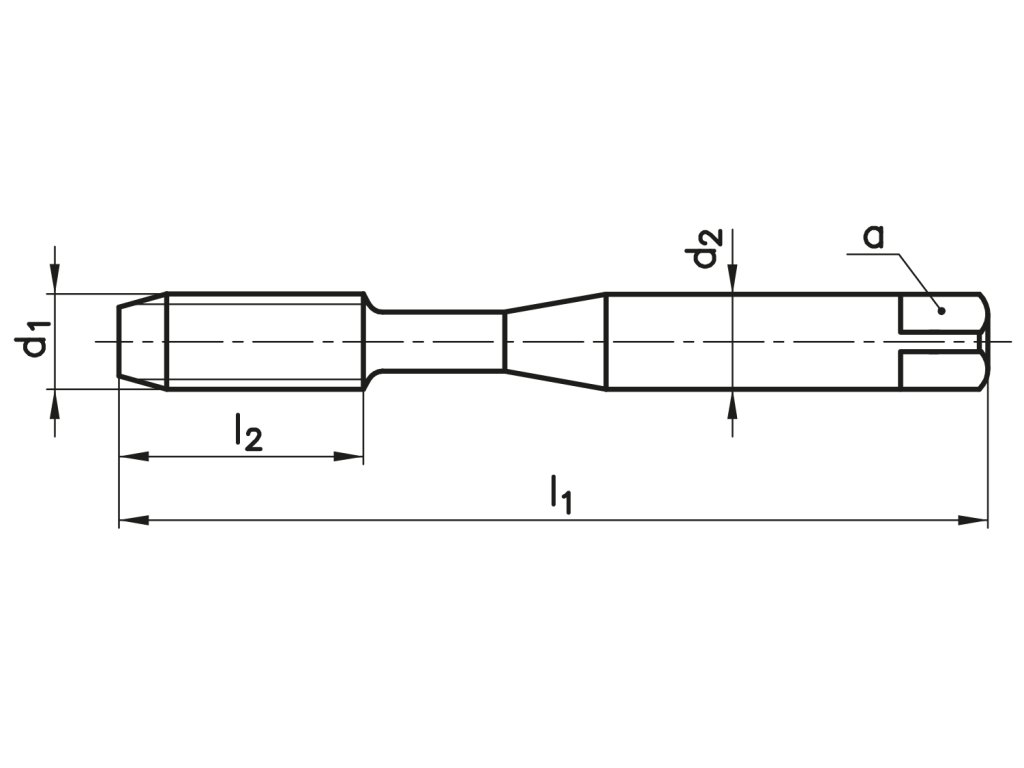

Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 5 | 3,5 | 2,7 | 2,5 |
| M 4 | 0,7 | 6H | 63 | 7 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 8 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6H | 80 | 10 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 13 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 15 | 10 | 8 | 8,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <800N/mm2, Żeliwo ciągliwe i sferoidalne, Stopy miedzi o krótkim wiórze |
| Norma: | DIN 371 |
| Pokrycie: | TiN |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), nieprzenikniony (długość gwintu L < 2xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
