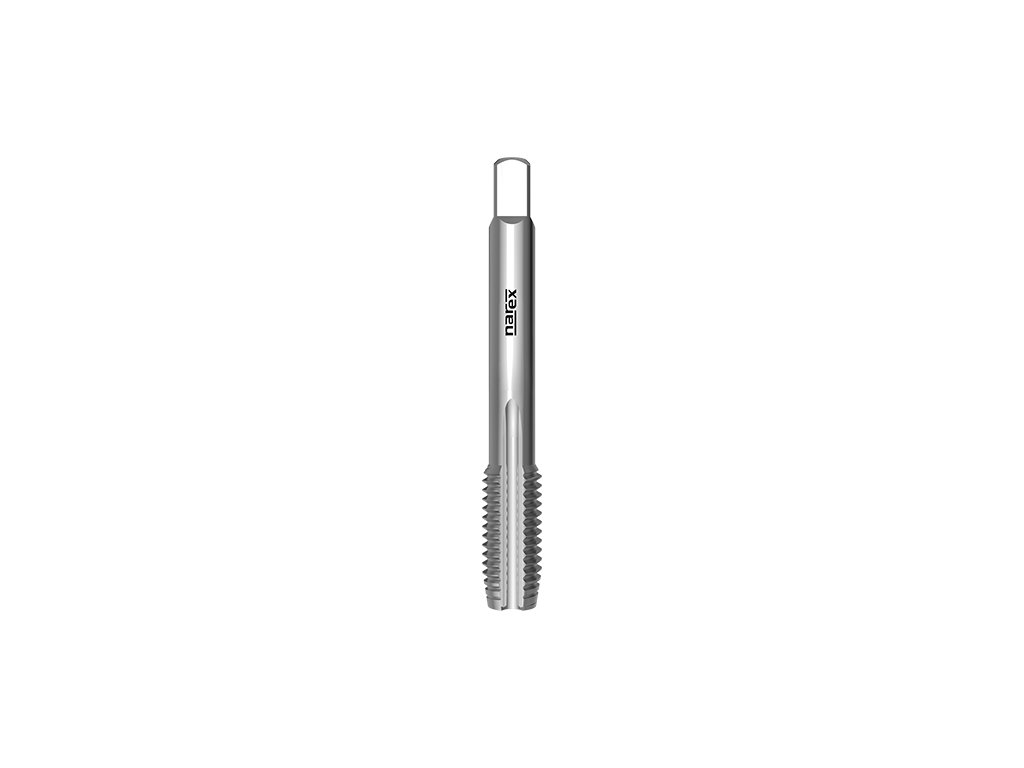

3003 - Gwintownik maszynowy z rowkiem prostym
Kod: 041526050297800
Wariant: Pg 7x1,270 -
W magazynie
| 041526050297700
253,27 zł
209,31 zł
bez VAT
Wariant: Pg 9x1,411 -
W magazynie
| 041526050297800
240,33 zł
198,62 zł
bez VAT
Wariant: Pg 11x1,411 -
W magazynie
| 041526050297900
297,09 zł
245,53 zł
bez VAT
Wariant: Pg 13,5x1,411 -
W magazynie
| 041526050298000
378,15 zł
312,52 zł
bez VAT
Wariant: Pg 16x1,411 -
W magazynie
| 041526050298100
404,22 zł
334,07 zł
bez VAT
Wariant: Pg 21x1,588 -
W magazynie
| 041526050298200
480,49 zł
397,10 zł
bez VAT
Wariant: Pg 29x1,588 -
W magazynie
| 041526050298300
595,59 zł
492,22 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 3003
Gwintownik maszynowy do gwintów pancernych z rowkiem prostym, odpowiedni do stali konstrukcyjnych, automatowych, stopów miedzi tworzących krótki wiór, alternatywnie do żeliwa szarego, stopów aluminium o Si>10%
Cechy:
Gwint Pg: Gwint pancerny
Schemat profilu gwintu: 80°
Norma gwintu: DIN 40430
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Norma gwintownika: DIN 40435
Stożek skrawający C: Długość 2-3 skoki
Rodzaj otworu: Przelotowy (długość gwintu L < 1,5xd1)
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 1,5xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 4-6 |
| P2.1 | Stale automatowe <800N/mm2 | 8-10 |
| K6.1 | Żeliwo szare | 7-10 |
| N8.2 | Aluminium stopowe Si>10% | 12-15 |
| N10.1 | Stopy miedzi o krótkim wiórze | 10-15 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| Pg 7 | 1,270 | - | 70 | 22 | 9 | 7 | 11,35 |
| Pg 9 | 1,411 | - | 70 | 22 | 12 | 9 | 13,95 |
| Pg 11 | 1,411 | - | 80 | 22 | 14 | 11 | 17,35 |
| Pg 13,5 | 1,411 | - | 80 | 22 | 16 | 12 | 19,15 |
| Pg 16 | 1,411 | - | 80 | 22 | 18 | 14,5 | 21,25 |
| Pg 21 | 1,588 | - | 90 | 22 | 22 | 18 | 29,95 |
| Pg 29 | 1,588 | - | 100 | 25 | 28 | 22 | 35,6 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale automatowe <800N/mm2, Żeliwo szare, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze |
| Norma: | NAREX Standard, DIN 40430 |
| Pokrycie: | - |
| Tolerancja: | - |
| Typ gwintu: | Nić pancerna |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), nieprzenikniony (długość gwintu L < 2xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
