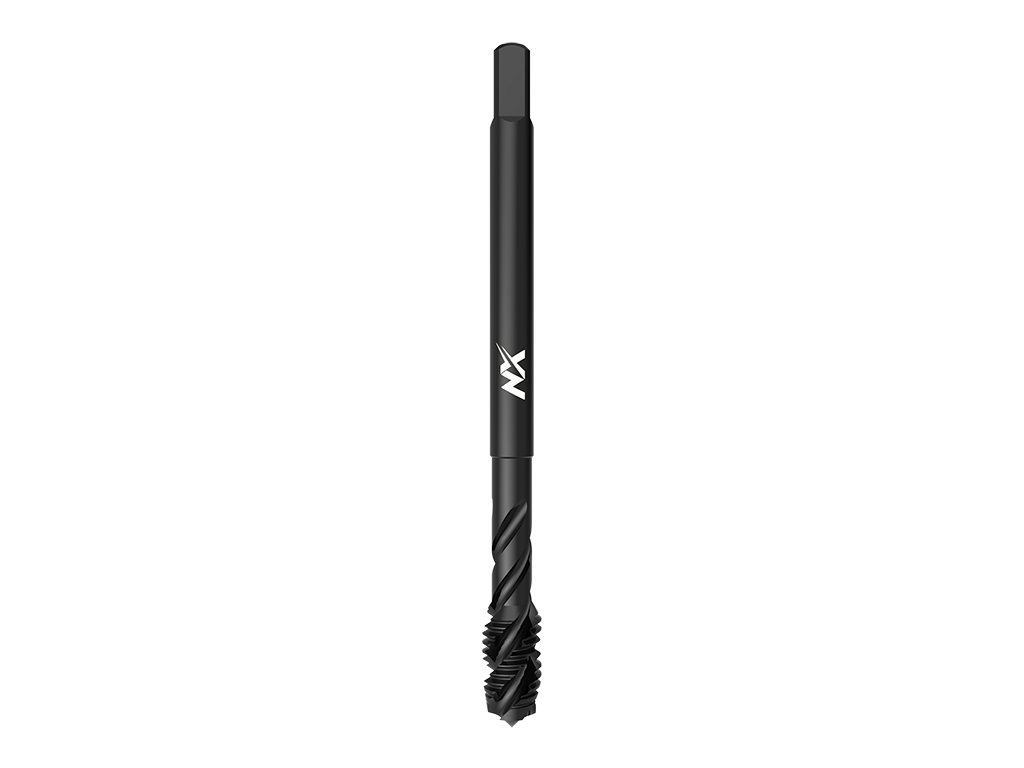

4090NX - Gwintownik maszynowy z rowkiem spiralnym 40°
Kod: 042037318120000
Wariant: M 12x1,75 6H
W magazynie
| 042037318120000
EAN: 8595111980508
215,40 zł
178,02 zł
bez VAT
Wariant: M 14x2 6H
W magazynie
| 042037318140000
EAN: 8595111980515
269,95 zł
223,10 zł
bez VAT
Wariant: M 16x2 6H
W magazynie
| 042037318160000
EAN: 8595111980522
298,53 zł
246,72 zł
bez VAT
Wariant: M 18x2,5 6H
Chwilowy brak
| 042037318180000
EAN: 8595111980539
430,58 zł
355,85 zł
bez VAT
Wariant: M 20x2,5 6H
W magazynie
| 042037318200000
EAN: 8595111980546
441,76 zł
365,09 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 4090NX
Wysokowydajny gwintownik maszynowy do gwintów metrycznych z rowkiem spiralnym, DIN 376, z powierzchnią oksydowaną, odpowiedni do stali konstrukcyjnych, stali niestopowych, stali automatowych, alternatywnie żeliwa ciągliwego i sferoidalnego, stopów aluminium z Si<10%, stopów miedzi z długim spiralnym wiórem.
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca wanadowa HSSE V3
Rodzaj powłoki: Utlenianie
Norma gwintownika: DIN 376
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 10-12 |
| P1.2 | Stale niestopowe <500N/mm2 | 10-12 |
| P2.1 | Stale automatowe <800N/mm2 | 10-12 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 10-12 |
| P2.3 | Stale niestopowe <800N/mm2 | 10-12 |
| N7.1 | Czyste aluminium | 10-15 |
| N8.1 | Aluminium stopowe Si<10% | 10-15 |
| N8.2 | Aluminium stopowe Si>10% | 10-15 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 12 | 1,75 | 6H | 110 | 18 | 9 | 7 | 10,2 |
| M 14 | 2 | 6H | 110 | 20 | 11 | 9 | 12 |
| M 16 | 2 | 6H | 110 | 20 | 12 | 9 | 14 |
| M 18 | 2,5 | 6H | 125 | 25 | 14 | 11 | 15,5 |
| M 20 | 2,5 | 6H | 140 | 25 | 16 | 12 | 17,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NX Precision Taps |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Czyste aluminium |
| Norma: | DIN 376 |
| Pokrycie: | OX |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1) |
