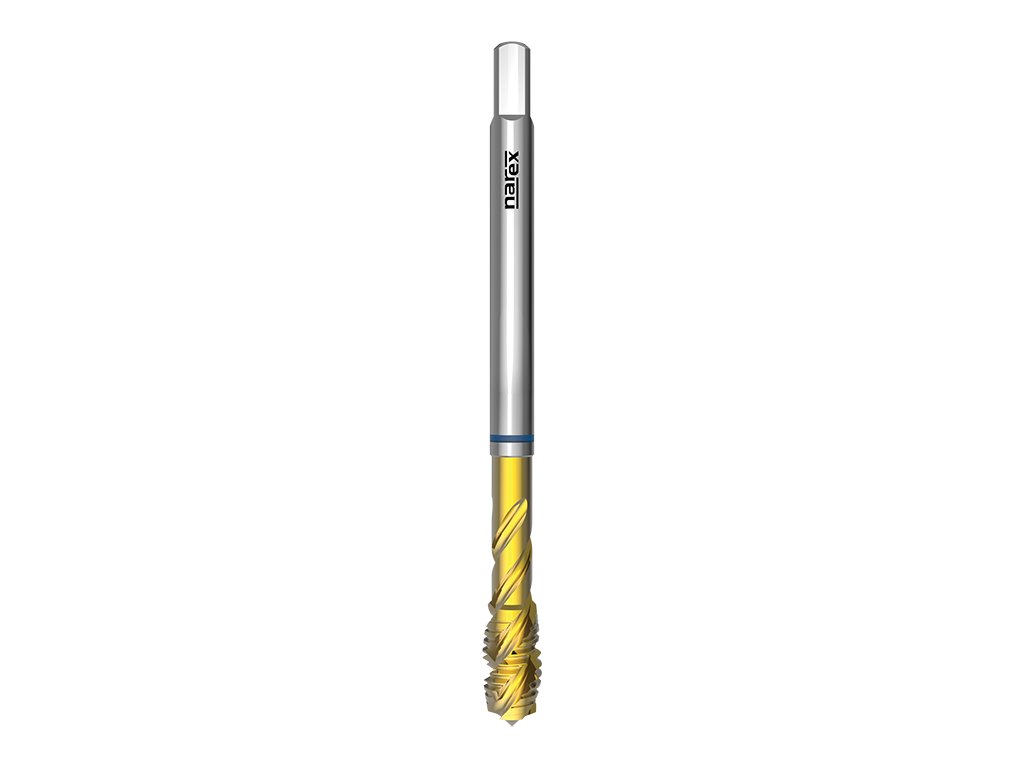

4260 - Gwintownik maszynowy z rowkiem spiralnym 40°
Kod: 041535332030000
Wariant: M 3x0,5 6H
W magazynie
| 041535332030000
EAN: 8595111937106
98,72 zł
81,59 zł
bez VAT
Wariant: M 4x0,7 6H
W magazynie
| 041535332040000
EAN: 8595111937113
101,68 zł
84,03 zł
bez VAT
Wariant: M 5x0,8 6H
W magazynie
| 041535332050000
EAN: 8595111937120
104,42 zł
86,30 zł
bez VAT
Wariant: M 6x0,75 6H
W magazynie
| 041535532068000
EAN: 8595111905792
141,36 zł
116,83 zł
bez VAT
Wariant: M 6x1 6H
W magazynie
| 041535332060000
EAN: 8595111937137
104,42 zł
86,30 zł
bez VAT
Wariant: M 8x0,75 6H
W magazynie
| 041535532088000
EAN: 8595111905808
153,90 zł
127,19 zł
bez VAT
Wariant: M 8x1 6H
W magazynie
| 041535532087000
EAN: 8595111905815
141,36 zł
116,83 zł
bez VAT
Wariant: M 8x1,25 6H
W magazynie
| 041535332080000
EAN: 8595111937151
115,72 zł
95,64 zł
bez VAT
Wariant: M 10x1 6H
W magazynie
| 041535532107000
EAN: 8595111905822
151,15 zł
124,92 zł
bez VAT
Wariant: M 10x1,5 6H
W magazynie
| 041535332100000
EAN: 8595111937168
144,04 zł
119,04 zł
bez VAT
Wariant: M 12x1 6H
W magazynie
| 041535532127000
EAN: 8595111905839
180,97 zł
149,56 zł
bez VAT
Wariant: M 12x1,5 6H
W magazynie
| 041535532125000
EAN: 8595111905846
171,14 zł
141,44 zł
bez VAT
Wariant: M 12x1,75 6H
W magazynie
| 041535332120000
EAN: 8595111937175
168,15 zł
138,97 zł
bez VAT
Wariant: M 14x1,5 6H
W magazynie
| 041535532145000
EAN: 8595111905853
223,33 zł
184,57 zł
bez VAT
Wariant: M 14x2 6H
W magazynie
| 041535332140000
EAN: 8595111937182
209,56 zł
173,19 zł
bez VAT
Wariant: M 16x1,5 6H
W magazynie
| 041535532165000
EAN: 8595111905860
269,87 zł
223,03 zł
bez VAT
Wariant: M 16x2 6H
W magazynie
| 041535332160000
EAN: 8595111937199
230,96 zł
190,88 zł
bez VAT
Wariant: M 18x1,5 6H
W magazynie
| 041535532185000
EAN: 8595111905877
307,05 zł
253,76 zł
bez VAT
Wariant: M 18x2,5 6H
W magazynie
| 041535332180000
EAN: 8595111937205
332,92 zł
275,14 zł
bez VAT
Wariant: M 20x1,5 6H
W magazynie
| 041535532205000
EAN: 8595111905884
349,92 zł
289,19 zł
bez VAT
Wariant: M 20x2,5 6H
W magazynie
| 041535332200000
EAN: 8595111937212
344,27 zł
284,52 zł
bez VAT
Wariant: M 22x2,5 6H
W magazynie
| 041535332220000
EAN: 8595111937229
460,95 zł
380,95 zł
bez VAT
Wariant: M 24x3 6H
W magazynie
| 041535332240000
EAN: 8595111937236
438,82 zł
362,66 zł
bez VAT
Wariant: M 27x3 6H
W magazynie
| 041535332270000
EAN: 8595111937243
588,22 zł
486,13 zł
bez VAT
Wariant: M 30x3,5 6H
W magazynie
| 041535332300000
EAN: 8595111937250
741,68 zł
612,96 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 4260
Gwintownik maszynowy do gwintów metrycznych i drobnozwojnych z rowkiem spiralnym, DIN 376, DIN 374 z powłoką TiN, do stali nawęglanych i azotowanych, stali nierdzewnych o wytrzymałości do 1000 N/mm2, stali narzędziowych, żeliwa sferoidalnego, czystej miedzi i jej stopów o długim spiralnym wiórze.
Cechy:
Gwint M: Gwint metryczny ISO
Gwint MF: Drobnozwojny gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ VA: Gwintownik dla stali nierdzewnej
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Powłoka z azotku tytanu
Norma gwintownika: DIN 376
Norma gwintownika: DIN 374
Pasowanie gwintów: ISO 2 - 6H
Stożek skrawający C: Długość 2-3 skoki
Kąt szczeliny śrubowej: 40°
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P3.1 | Stale nawęglone i azotowane <1200N/mm2 | 6-8 |
| P3.3 | Stale narzędziowe <1200N/mm2 | 6-8 |
| M5.1 | Stale nierdzewne 450-800N/mm2 | 8-14 |
| M5.2 | Stale nierdzewne 600-1000N/mm2 | 6-10 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 7-10 |
| N9.1 | Czysta miedź | 8-12 |
| N10.2 | Stopy miedzi o długim wiórze | 10-15 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6H | 56 | 5 | 2,2 | - | 2,5 |
| M 4 | 0,7 | 6H | 63 | 7 | 2,8 | 2,1 | 3,3 |
| M 5 | 0,8 | 6H | 70 | 8 | 3,5 | 2,7 | 4,2 |
| M 6 | 0,75 | 6H | 80 | 10 | 4,5 | 3,4 | 5,2 |
| M 6 | 1 | 6H | 80 | 10 | 4,5 | 3,4 | 5 |
| M 8 | 0,75 | 6H | 80 | 10 | 6 | 4,9 | 7,2 |
| M 8 | 1 | 6H | 90 | 13 | 6 | 4,9 | 7 |
| M 8 | 1,25 | 6H | 90 | 13 | 6 | 4,9 | 6,8 |
| M 10 | 1,5 | 6H | 100 | 15 | 7 | 5,5 | 8,5 |
| M 10 | 1 | 6H | 90 | 12 | 7 | 5,5 | 9 |
| M 12 | 1,75 | 6H | 110 | 18 | 9 | 7 | 10,2 |
| M 12 | 1,5 | 6H | 100 | 14 | 9 | 7 | 10,5 |
| M 12 | 1 | 6H | 100 | 14 | 9 | 7 | 11 |
| M 14 | 1,5 | 6H | 100 | 16 | 11 | 9 | 12,5 |
| M 14 | 2 | 6H | 110 | 20 | 11 | 9 | 12 |
| M 16 | 2 | 6H | 110 | 20 | 12 | 9 | 14 |
| M 16 | 1,5 | 6H | 100 | 16 | 12 | 9 | 14,5 |
| M 18 | 2,5 | 6H | 125 | 25 | 14 | 11 | 15,5 |
| M 18 | 1,5 | 6H | 110 | 20 | 14 | 11 | 16,5 |
| M 20 | 1,5 | 6H | 125 | 20 | 16 | 12 | 18,5 |
| M 20 | 2,5 | 6H | 140 | 25 | 16 | 12 | 17,5 |
| M 22 | 2,5 | 6H | 140 | 25 | 18 | 14,5 | 19,5 |
| M 24 | 3 | 6H | 160 | 30 | 18 | 14,5 | 21 |
| M 27 | 3 | 6H | 160 | 30 | 20 | 16 | 24 |
| M 30 | 3,5 | 6H | 180 | 35 | 22 | 18 | 26,5 |
Parametry dodatkowe
| Kategoria: | Gwintowniki maszynowe |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Żeliwo ciągliwe i sferoidalne, Stale nierdzewne 450-800N/mm2, Stale nierdzewne 600-1000N/mm2, Stopy miedzi o długim wiórze, Stale nawęglone i azotowane <1200N/mm2, Stale narzędziowe <1200N/mm2, Czysta miedź |
| Norma: | DIN 374, DIN 376 |
| Pokrycie: | TiN |
| Tolerancja: | 6H |
| Typ gwintu: | Gwint metryczny ISO, Gwint metryczny drobnozwojny ISO |
| Typ otworu: | nieprzenikniony (długość gwintu L < 2xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1) |
