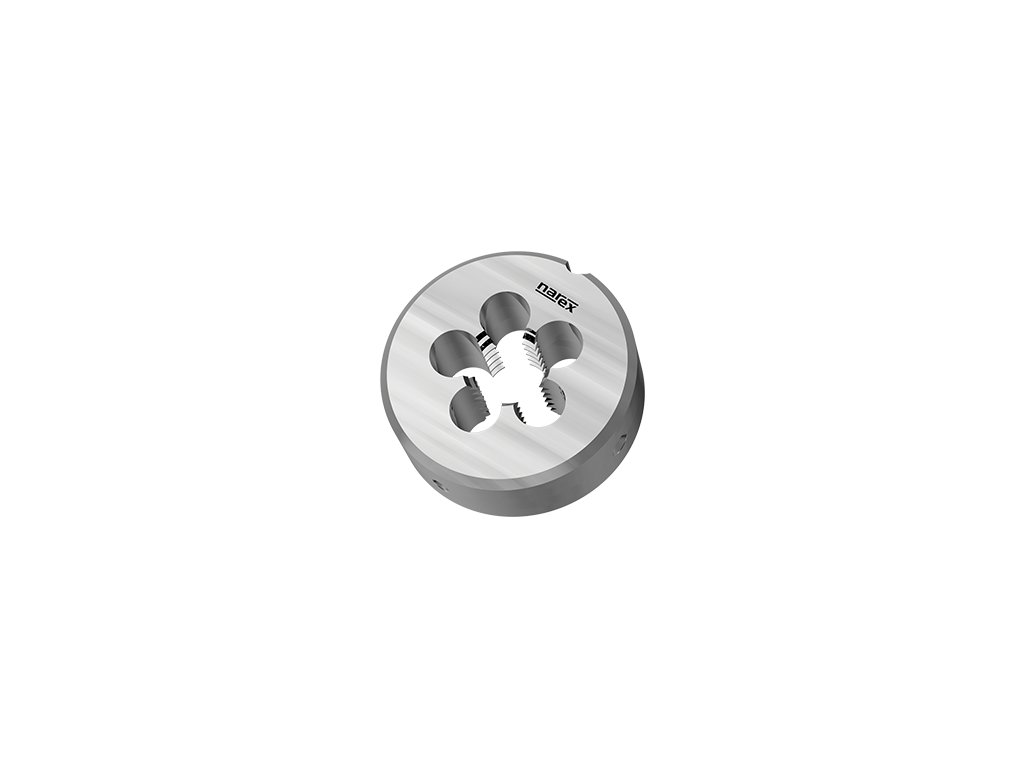

9504 - Narzynka
Kod: 141132117607000
Wariant: UNC 8x32 2A
W magazynie
| 141132117604000
36,55 zł
30,21 zł
bez VAT
Wariant: UNC 10x24 2A
Chwilowy brak
| 141132117605000
35,48 zł
29,32 zł
bez VAT
Wariant: UNC 12x24 2A
W magazynie
| 141132117606000
34,19 zł
28,26 zł
bez VAT
Wariant: UNC 1/4x20 2A
W magazynie
| 141132117607000
32,88 zł
27,17 zł
bez VAT
Wariant: UNC 5/16x18 2A
W magazynie
| 141132117609000
36,55 zł
30,21 zł
bez VAT
Wariant: UNC 3/8x16 2A
W magazynie
| 141132117611000
43,51 zł
35,96 zł
bez VAT
Wariant: UNC 7/16x14 2A
W magazynie
| 141132117612000
43,51 zł
35,96 zł
bez VAT
Wariant: UNC 1/2x13 2A
W magazynie
| 141132117613000
67,64 zł
55,90 zł
bez VAT
Wariant: UNC 9/16x12 2A
W magazynie
| 141132117614000
67,64 zł
55,90 zł
bez VAT
Wariant: UNC 5/8x11 2A
W magazynie
| 141132117615000
69,71 zł
57,61 zł
bez VAT
Wariant: UNC 3/4x10 2A
W magazynie
| 141132117617000
93,27 zł
77,08 zł
bez VAT
Wariant: UNC 7/8x9 2A
W magazynie
| 141132117619000
135,51 zł
111,99 zł
bez VAT
Wariant: UNC 1x8 2A
W magazynie
| 141132117621000
146,10 zł
120,74 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 9504
Narzynka do amerykańskiego zunifikowanego gwintu grubozwojnego DIN EN 22 568 do stali konstrukcyjnych, stali niestopowych, stali automatowych.
Cechy:
Gwint UNC: Zunifikowany gwint grubozwojny
Schemat profilu gwintu: 60°
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSS
Norma narzynki: DIN EN 22 568
Pasowanie gwintów: 2A
stożek skrawający: Długość 1,5 skoku
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 2-8 |
| P1.2 | Stale niestopowe <500N/mm2 | 2-8 |
| P2.1 | Stale automatowe <800N/mm2 | 3-6 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 3-6 |
| P2.3 | Stale niestopowe <800N/mm2 | 3-6 |
| K6.1 | Żeliwo szare | 3-4 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 3-4 |
| N8.1 | Aluminium stopowe Si<10% | 4-8 |
| N8.2 | Aluminium stopowe Si>10% | 4-8 |
| N9.1 | Czysta miedź | 4-8 |
| N10.1 | Stopy miedzi o krótkim wiórze | 2-4 |
| N10.2 | Stopy miedzi o długim wiórze | 2-4 |
| N11.1 | Cynk i stopy cynku | 5-10 |
Wymiary:
| d1 | P | tol | D | E |
|---|---|---|---|---|
| UNC 8 | 32 | 2A | 20 | 7 |
| UNC 10 | 24 | 2A | 20 | 7 |
| UNC 12 | 24 | 2A | 20 | 7 |
| UNC 1/4 | 20 | 2A | 20 | 7 |
| UNC 5/16 | 18 | 2A | 25 | 9 |
| UNC 3/8 | 16 | 2A | 30 | 11 |
| UNC 7/16 | 14 | 2A | 30 | 11 |
| UNC 1/2 | 13 | 2A | 38 | 14 |
| UNC 9/16 | 12 | 2A | 38 | 14 |
| UNC 5/8 | 11 | 2A | 45 | 18 |
| UNC 3/4 | 10 | 2A | 45 | 18 |
| UNC 7/8 | 9 | 2A | 55 | 22 |
| UNC 1 | 8 | 2A | 55 | 22 |
Parametry dodatkowe
| Kategoria: | Narzynki |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo szare, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze, Stopy miedzi o długim wiórze, Cynk i stopy cynku, Czysta miedź |
| Norma: | DIN EN 22 568 |
| Pokrycie: | - |
| Tolerancja: | 2A |
| Typ gwintu: | Jednolity gwint zgrubny UNC |
| Typ otworu: | - |
