9505 - Narzynka
Kod: 141132117907000
Wariant: UNF 8x36 2A
Chwilowy brak
| 141132117904000
44,87 zł
37,08 zł
bez VAT
Wariant: UNF 10x32 2A
Chwilowy brak
| 141132117905000
43,27 zł
35,76 zł
bez VAT
Wariant: UNF 12x28 2A
Chwilowy brak
| 141132117906000
42 zł
34,71 zł
bez VAT
Wariant: UNF 1/4x28 2A
W magazynie
| 141132117907000
41,44 zł
34,25 zł
bez VAT
Wariant: UNF 5/16x24 2A
W magazynie
| 141132117909000
50,55 zł
41,78 zł
bez VAT
Wariant: UNF 3/8x24 2A
W magazynie
| 141132117911000
56,46 zł
46,66 zł
bez VAT
Wariant: UNF 7/16x20 2A
W magazynie
| 141132117912000
56,46 zł
46,66 zł
bez VAT
Wariant: UNF 1/2x20 2A
W magazynie
| 141132117913000
83,95 zł
69,38 zł
bez VAT
Wariant: UNF 9/16x18 2A
W magazynie
| 141132117914000
83,95 zł
69,38 zł
bez VAT
Wariant: UNF 5/8x18 2A
W magazynie
| 141132117915000
105,50 zł
87,19 zł
bez VAT
Wariant: UNF 3/4x16 2A
W magazynie
| 141132117917000
108,04 zł
89,29 zł
bez VAT
Wariant: UNF 7/8x14 2A
W magazynie
| 141132117919000
157,25 zł
129,96 zł
bez VAT
Wariant: UNF 1x12 2A
W magazynie
| 141132117921000
169,42 zł
140,02 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 9505

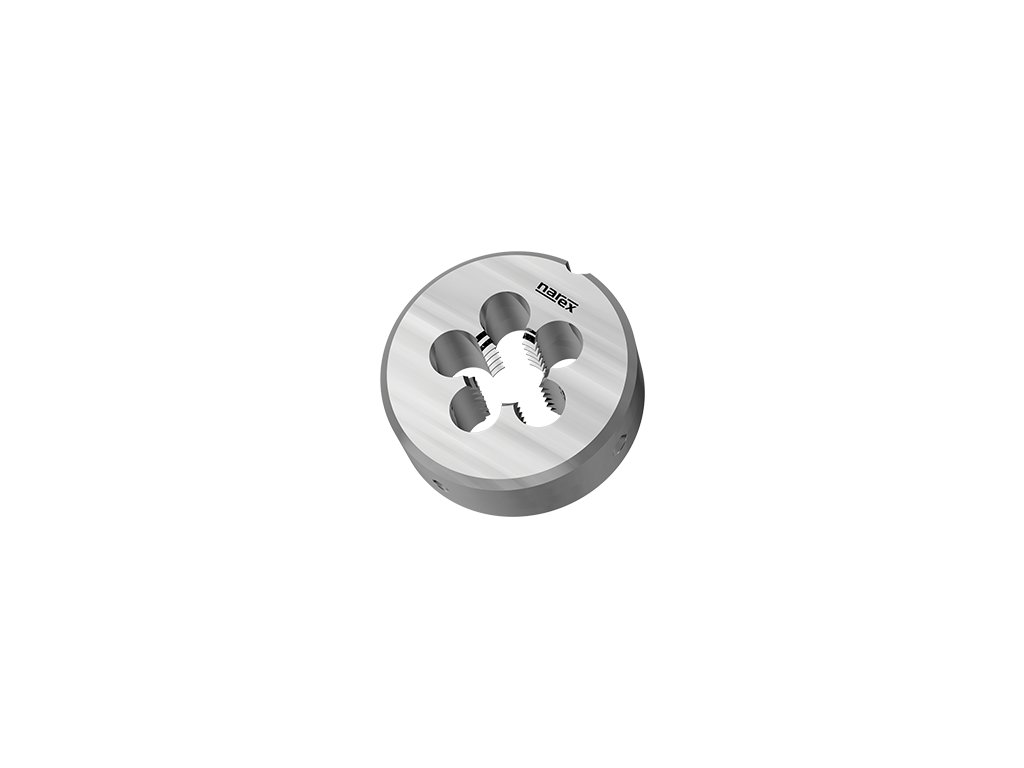

Narzynka do gwintu amerykańskiego zunifikowanego drobnozwojnego DIN EN 22 568 do stali konstrukcyjnych, stali niestopowych, stali automatowych.
Cechy:
Gwint UNF: Zunifikowany gwint drobnozwojny
Schemat profilu gwintu: 60°
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSS
Norma narzynki: DIN EN 22 568
Pasowanie gwintów: 2A
stożek skrawający: Długość 1,5 skoku
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 2-8 |
| P1.2 | Stale niestopowe <500N/mm2 | 2-8 |
| P2.1 | Stale automatowe <800N/mm2 | 3-6 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 3-6 |
| P2.3 | Stale niestopowe <800N/mm2 | 3-6 |
| K6.1 | Żeliwo szare | 3-4 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 3-4 |
| N8.1 | Aluminium stopowe Si<10% | 4-8 |
| N8.2 | Aluminium stopowe Si>10% | 4-8 |
| N9.1 | Czysta miedź | 4-8 |
| N10.1 | Stopy miedzi o krótkim wiórze | 2-4 |
| N10.2 | Stopy miedzi o długim wiórze | 2-4 |
| N11.1 | Cynk i stopy cynku | 5-10 |
Wymiary:
| d1 | P | tol | D | E |
|---|---|---|---|---|
| UNF 8 | 36 | 2A | 20 | 7 |
| UNF 10 | 32 | 2A | 20 | 7 |
| UNF 12 | 28 | 2A | 20 | 7 |
| UNF 1/4 | 28 | 2A | 20 | 7 |
| UNF 5/16 | 24 | 2A | 25 | 9 |
| UNF 3/8 | 24 | 2A | 30 | 11 |
| UNF 7/16 | 20 | 2A | 30 | 11 |
| UNF 1/2 | 20 | 2A | 38 | 14 |
| UNF 9/16 | 18 | 2A | 38 | 14 |
| UNF 5/8 | 18 | 2A | 45 | 18 |
| UNF 3/4 | 16 | 2A | 45 | 18 |
| UNF 7/8 | 14 | 2A | 55 | 22 |
| UNF 1 | 12 | 2A | 55 | 22 |
Parametry dodatkowe
| Kategoria: | Narzynki |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo szare, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze, Stopy miedzi o długim wiórze, Cynk i stopy cynku, Czysta miedź |
| Norma: | DIN EN 22 568 |
| Pokrycie: | - |
| Tolerancja: | 2A |
| Typ gwintu: | Jednolity gwint drobnozwojny UNF |
| Typ otworu: | - |
