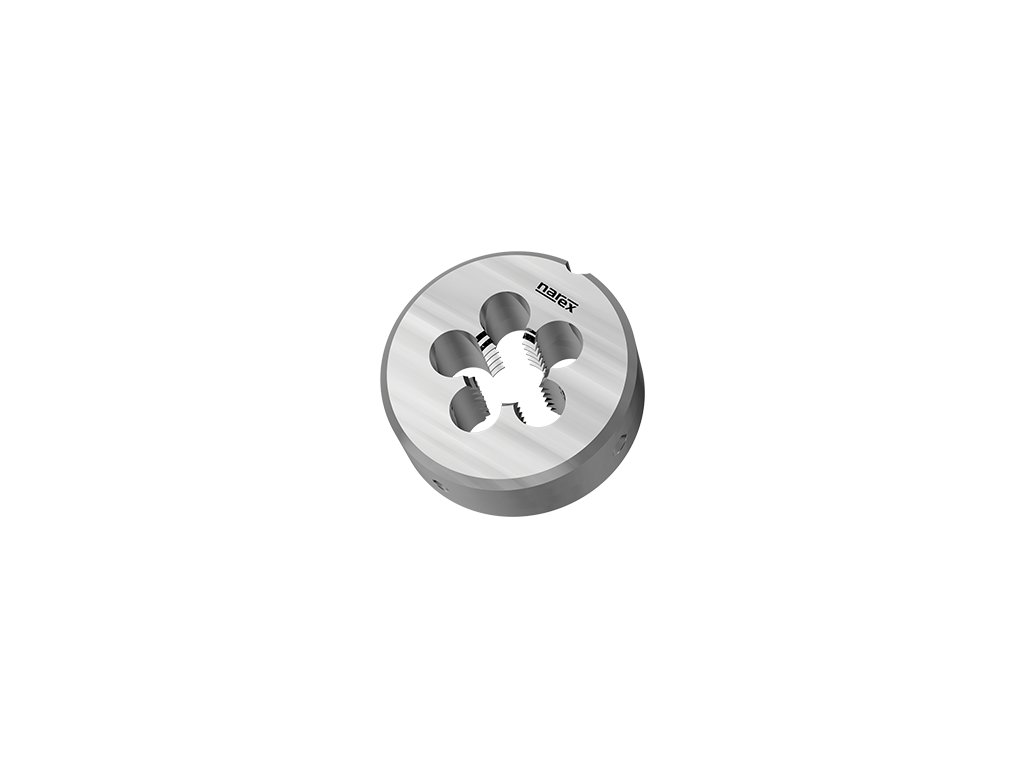

9550 - Narzynka z łamaczem
Kod: 141132150040000
Wariant: M 2x0,4 6g
Chwilowy brak
| 141132150020000
52,86 zł
43,69 zł
bez VAT
Wariant: M 2,5x0,45 6g
W magazynie
| 141132150025000
52,86 zł
43,69 zł
bez VAT
Wariant: M 3x0,5 6g
W magazynie
| 141132150030000
46,62 zł
38,53 zł
bez VAT
Wariant: M 4x0,7 6g
W magazynie
| 141132150040000
44,31 zł
36,62 zł
bez VAT
Wariant: M 5x0,8 6g
W magazynie
| 141132150050000
44,31 zł
36,62 zł
bez VAT
Wariant: M 6x0,75 6g
Chwilowy brak
| 141132150068000
57 zł
47,11 zł
bez VAT
Wariant: M 6x1 6g
Chwilowy brak
| 141132150060000
44,31 zł
36,62 zł
bez VAT
Wariant: M 7x1 6g
W magazynie
| 141132150070000
49,72 zł
41,09 zł
bez VAT
Wariant: M 8x0,75 6g
Chwilowy brak
| 141132150088000
59,12 zł
48,86 zł
bez VAT
Wariant: M 8x1 6g
Chwilowy brak
| 141132150087000
59,12 zł
48,86 zł
bez VAT
Wariant: M 8x1,25 6g
Chwilowy brak
| 141132150080000
45,58 zł
37,67 zł
bez VAT
Wariant: M 9x1,25 6g
Chwilowy brak
| 141132150090000
52,86 zł
43,69 zł
bez VAT
Wariant: M 10x1 6g
Chwilowy brak
| 141132150107000
68,11 zł
56,29 zł
bez VAT
Wariant: M 10x1,25 6g
Chwilowy brak
| 141132150106000
68,11 zł
56,29 zł
bez VAT
Wariant: M 10x1,5 6g
W magazynie
| 141132150100000
52,86 zł
43,69 zł
bez VAT
Wariant: M 11x1,5 6g
W magazynie
| 141132150110000
75,40 zł
62,31 zł
bez VAT
Wariant: M 12x1 6g
W magazynie
| 141132150127000
97,65 zł
80,70 zł
bez VAT
Wariant: M 12x1,25 6g
Chwilowy brak
| 141132150126000
97,65 zł
80,70 zł
bez VAT
Wariant: M 12x1,5 6g
Chwilowy brak
| 141132150125000
97,65 zł
80,70 zł
bez VAT
Wariant: M 12x1,75 6g
Chwilowy brak
| 141132150120000
78,75 zł
65,08 zł
bez VAT
Wariant: M 14x1 6g
W magazynie
| 141132150147000
101,07 zł
83,53 zł
bez VAT
Wariant: M 14x1,25 6g
Chwilowy brak
| 141132150146000
101,07 zł
83,53 zł
bez VAT
Wariant: M 14x1,5 6g
Chwilowy brak
| 141132150145000
101,07 zł
83,53 zł
bez VAT
Wariant: M 14x2 6g
W magazynie
| 141132150140000
82,12 zł
67,87 zł
bez VAT
Wariant: M 16x1 6g
Chwilowy brak
| 141132150167000
142,51 zł
117,78 zł
bez VAT
Wariant: M 16x1,5 6g
Chwilowy brak
| 141132150165000
142,51 zł
117,78 zł
bez VAT
Wariant: M 16x2 6g
W magazynie
| 141132150160000
115,33 zł
95,31 zł
bez VAT
Wariant: M 18x1,5 6g
Chwilowy brak
| 141132150185000
144,04 zł
119,04 zł
bez VAT
Wariant: M 18x2 6g
Chwilowy brak
| 141132150184000
144,04 zł
119,04 zł
bez VAT
Wariant: M 18x2,5 6g
Chwilowy brak
| 141132150180000
116,60 zł
96,36 zł
bez VAT
Wariant: M 20x1 6g
Chwilowy brak
| 141132150207000
150,25 zł
124,17 zł
bez VAT
Wariant: M 20x1,5 6g
W magazynie
| 141132150205000
150,25 zł
124,17 zł
bez VAT
Wariant: M 20x2,5 6g
Chwilowy brak
| 141132150200000
121,53 zł
100,44 zł
bez VAT
Wariant: M 22x1 6g
W magazynie
| 141132150227000
209,87 zł
173,45 zł
bez VAT
Wariant: M 22x1,5 6g
Chwilowy brak
| 141132150225000
209,87 zł
173,45 zł
bez VAT
Wariant: M 22x2 6g
Chwilowy brak
| 141132150224000
209,87 zł
173,45 zł
bez VAT
Wariant: M 22x2,5 6g
Chwilowy brak
| 141132150220000
169,42 zł
140,02 zł
bez VAT
Wariant: M 24x1 6g
Chwilowy brak
| 141132150247000
235,27 zł
194,44 zł
bez VAT
Wariant: M 24x1,5 6g
Chwilowy brak
| 141132150245000
235,27 zł
194,44 zł
bez VAT
Wariant: M 24x2 6g
Chwilowy brak
| 141132150244000
235,27 zł
194,44 zł
bez VAT
Wariant: M 24x3 6g
W magazynie
| 141132150240000
189,89 zł
156,93 zł
bez VAT
Wariant: M 27x3 6g
Chwilowy brak
| 141132150270000
238,61 zł
197,20 zł
bez VAT
Wariant: M 30x3,5 6g
Chwilowy brak
| 141132150300000
253,63 zł
209,61 zł
bez VAT
Wariant: M 33x3,5 6g
Chwilowy brak
| 141132150330000
263,02 zł
217,37 zł
bez VAT
Wariant: M 36x4 6g
W magazynie
| 141132150360000
273,57 zł
226,09 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 9550
Narzynka z łamaczem wiórów do gwintów metrycznych i drobnozwojnych, DIN EN 22 568 do stali konstrukcyjnych, stali niestopowych, stali automatowych.
Cechy:
Gwint M: Gwint metryczny ISO
Gwint MF: Drobnozwojny gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSS
Norma narzynki: DIN EN 22 568
Pasowanie gwintów: ISO - 6g
stożek skrawający: z łamaczem
stożek skrawający: Długość 1,5 skoku
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 4-8 |
| P1.2 | Stale niestopowe <500N/mm2 | 4-8 |
| P2.1 | Stale automatowe <800N/mm2 | 4-8 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 4-8 |
| P2.3 | Stale niestopowe <800N/mm2 | 4-8 |
| K6.1 | Żeliwo szare | 3-4 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 3-4 |
| N8.1 | Aluminium stopowe Si<10% | 4-8 |
| N8.2 | Aluminium stopowe Si>10% | 4-8 |
| N9.1 | Czysta miedź | 4-8 |
| N10.1 | Stopy miedzi o krótkim wiórze | 2-4 |
| N10.2 | Stopy miedzi o długim wiórze | 2-4 |
| N11.1 | Cynk i stopy cynku | 5-10 |
Wymiary:
| d1 | P | tol | D | E |
|---|---|---|---|---|
| M 2 | 0,4 | 6g | 16 | 5 |
| M 2,5 | 0,45 | 6g | 16 | 5 |
| M 3 | 0,5 | 6g | 20 | 5 |
| M 4 | 0,7 | 6g | 20 | 5 |
| M 5 | 0,8 | 6g | 20 | 7 |
| M 6 | 0,75 | 6g | 20 | 7 |
| M 6 | 1 | 6g | 20 | 7 |
| M 7 | 1 | 6g | 25 | 9 |
| M 8 | 0,75 | 6g | 25 | 9 |
| M 8 | 1,25 | 6g | 25 | 9 |
| M 8 | 1 | 6g | 25 | 9 |
| M 9 | 1,25 | 6g | 25 | 9 |
| M 10 | 1 | 6g | 30 | 11 |
| M 10 | 1,5 | 6g | 30 | 11 |
| M 10 | 1,25 | 6g | 30 | 11 |
| M 11 | 1,5 | 6g | 30 | 11 |
| M 12 | 1,25 | 6g | 38 | 10 |
| M 12 | 1 | 6g | 38 | 10 |
| M 12 | 1,75 | 6g | 38 | 14 |
| M 12 | 1,5 | 6g | 38 | 10 |
| M 14 | 1,25 | 6g | 38 | 10 |
| M 14 | 1 | 6g | 38 | 10 |
| M 14 | 2 | 6g | 38 | 14 |
| M 14 | 1,5 | 6g | 38 | 10 |
| M 16 | 1 | 6g | 45 | 14 |
| M 16 | 2 | 6g | 45 | 18 |
| M 16 | 1,5 | 6g | 45 | 14 |
| M 18 | 2,5 | 6g | 45 | 18 |
| M 18 | 2 | 6g | 45 | 14 |
| M 18 | 1,5 | 6g | 45 | 14 |
| M 20 | 2,5 | 6g | 45 | 18 |
| M 20 | 1,5 | 6g | 45 | 14 |
| M 20 | 1 | 6g | 45 | 14 |
| M 22 | 2 | 6g | 55 | 16 |
| M 22 | 1,5 | 6g | 55 | 16 |
| M 22 | 1 | 6g | 55 | 16 |
| M 22 | 2,5 | 6g | 55 | 22 |
| M 24 | 2 | 6g | 55 | 16 |
| M 24 | 1,5 | 6g | 55 | 16 |
| M 24 | 1 | 6g | 55 | 16 |
| M 24 | 3 | 6g | 55 | 22 |
| M 27 | 3 | 6g | 65 | 25 |
| M 30 | 3,5 | 6g | 65 | 25 |
| M 33 | 3,5 | 6g | 65 | 25 |
| M 36 | 4 | 6g | 65 | 25 |
Parametry dodatkowe
| Kategoria: | Narzynki |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo szare, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze, Stopy miedzi o długim wiórze, Cynk i stopy cynku, Czysta miedź |
| Norma: | DIN EN 22 568 |
| Pokrycie: | - |
| Tolerancja: | 6G |
| Typ gwintu: | Gwint metryczny ISO, Gwint metryczny drobnozwojny ISO |
| Typ otworu: | - |
