9552 - Narzynka z łamaczem
Kod: 141132160003000
Wariant: G 1/8"x28 A
W magazynie
| 141132160003000
51,82 zł
42,83 zł
bez VAT
Wariant: G 1/4"x19 A
W magazynie
| 141132160007000
70,46 zł
58,23 zł
bez VAT
Wariant: G 3/8"x19 A
W magazynie
| 141132160011000
103,66 zł
85,67 zł
bez VAT
Wariant: G 1/2"x14 A
W magazynie
| 141132160013000
103,66 zł
85,67 zł
bez VAT
Wariant: G 5/8"x14 A
W magazynie
| 141132160015000
147,69 zł
122,06 zł
bez VAT
Wariant: G 3/4"x14 A
W magazynie
| 141132160017000
153,15 zł
126,57 zł
bez VAT
Wariant: G 1"x11 A
Chwilowy brak
| 141132160021000
203,35 zł
168,06 zł
bez VAT
Wariant: G 1 1/8"x11 A
Chwilowy brak
| 141132160022000
262,18 zł
216,68 zł
bez VAT
Wariant: G 1 1/4"x11 A
W magazynie
| 141132160023000
262,18 zł
216,68 zł
bez VAT
Wariant: G 1 1/2"x11 A
Chwilowy brak
| 141132160025000
424,41 zł
350,75 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 9552
Narzynka z łamaczem wiórów do gwintu rurowego DIN EN 24 231 do stali konstrukcyjnych, stali niestopowych, stali automatowych.
Cechy:
Gwint G: Cylindryczny gwint rurowy
Schemat profilu gwintu: 55°
Norma gwintu: DIN ISO 228
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSS
Norma narzynki: DIN EN 24 231
Pasowanie gwintów: A
stożek skrawający: z łamaczem
stożek skrawający: Długość 1,5 skoku
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 4-8 |
| P1.2 | Stale niestopowe <500N/mm2 | 4-8 |
| P2.1 | Stale automatowe <800N/mm2 | 4-8 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 4-8 |
| P2.3 | Stale niestopowe <800N/mm2 | 4-8 |
| K6.1 | Żeliwo szare | 3-4 |
| K6.2 | Żeliwo ciągliwe i sferoidalne | 3-4 |
| N8.1 | Aluminium stopowe Si<10% | 4-8 |
| N8.2 | Aluminium stopowe Si>10% | 4-8 |
| N9.1 | Czysta miedź | 4-8 |
| N10.1 | Stopy miedzi o krótkim wiórze | 2-4 |
| N10.2 | Stopy miedzi o długim wiórze | 2-4 |
| N11.1 | Cynk i stopy cynku | 5-10 |

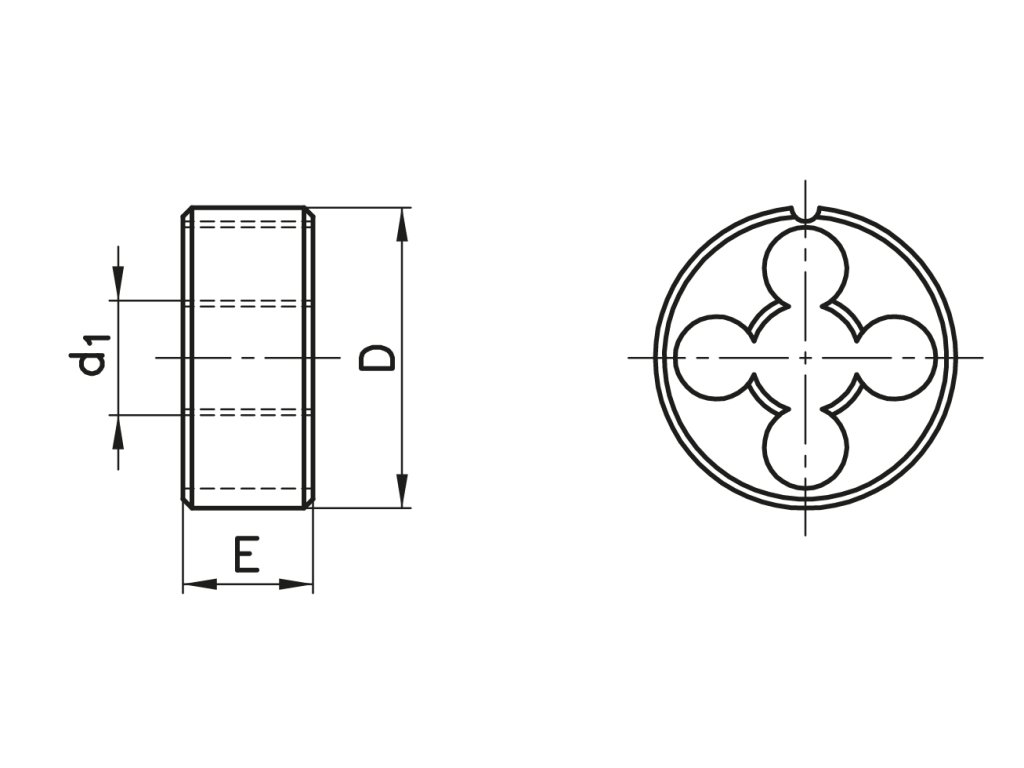

Wymiary:
| d1 | P | tol | D | E |
|---|---|---|---|---|
| G 1/8" | 28 | A | 30 | 11 |
| G 1/4" | 19 | A | 38 | 10 |
| G 3/8" | 19 | A | 45 | 14 |
| G 1/2" | 14 | A | 45 | 14 |
| G 5/8" | 14 | A | 55 | 16 |
| G 3/4" | 14 | A | 55 | 16 |
| G 1" | 11 | A | 65 | 18 |
| G 1 1/8" | 11 | A | 75 | 20 |
| G 1 1/4" | 11 | A | 75 | 20 |
| G 1 1/2" | 11 | A | 90 | 22 |
Parametry dodatkowe
| Kategoria: | Narzynki |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo szare, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze, Stopy miedzi o długim wiórze, Cynk i stopy cynku, Czysta miedź |
| Norma: | DIN EN 24 231 |
| Pokrycie: | - |
| Tolerancja: | A |
| Typ gwintu: | Gwint cylindryczny rurowy |
| Typ otworu: | - |
