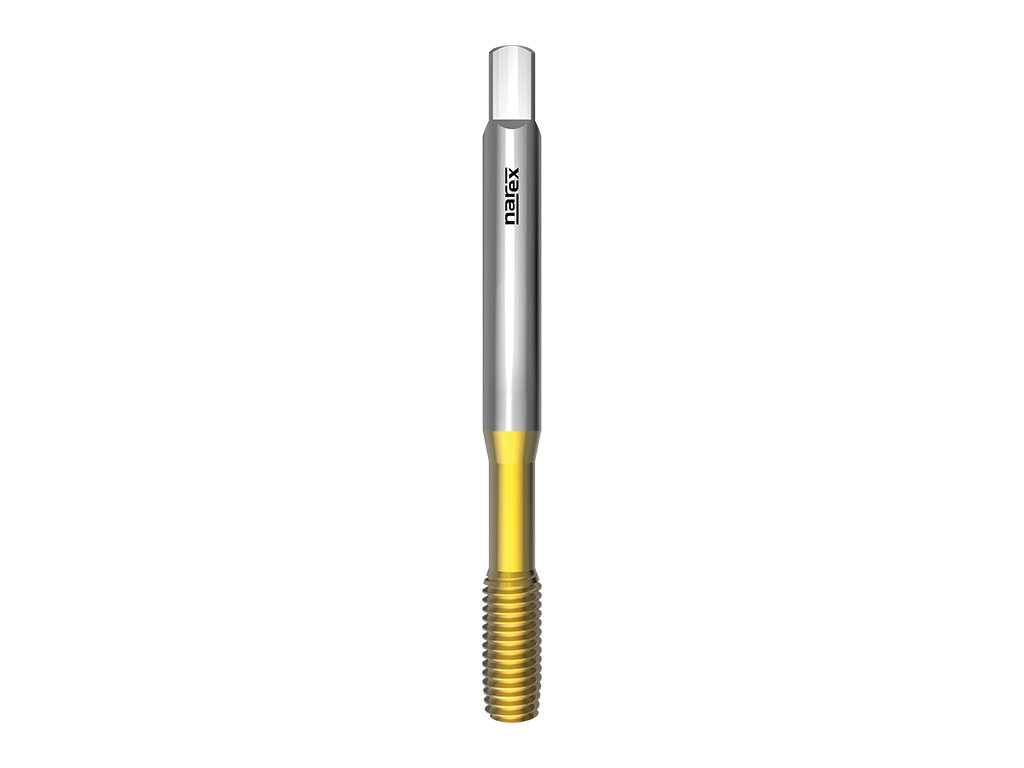

2910 - Gwintownik formujący
Kod: 041535191030000
Wariant: M 3x0,5 6HX
W magazynie
| 041535191030000
EAN: 8595111935362
99,17 zł
81,96 zł
bez VAT
Wariant: M 3,5x0,6 6HX
W magazynie
| 041535191035000
EAN: 8595111935379
108,51 zł
89,68 zł
bez VAT
Wariant: M 4x0,7 6HX
W magazynie
| 041535191040000
EAN: 8595111935386
101,47 zł
83,86 zł
bez VAT
Wariant: M 5x0,8 6HX
W magazynie
| 041535191050000
EAN: 8595111935393
106,06 zł
87,65 zł
bez VAT
Wariant: M 6x1 6HX
W magazynie
| 041535191060000
EAN: 8595111935409
112,87 zł
93,28 zł
bez VAT
Wariant: M 8x1,25 6HX
W magazynie
| 041535191080000
EAN: 8595111935416
121,06 zł
100,05 zł
bez VAT
Wariant: M 10x1,5 6HX
W magazynie
| 041535191100000
EAN: 8595111935423
153,46 zł
126,83 zł
bez VAT
Wariant: M 12x1,75 6HX
W magazynie
| 041535191120000
EAN: 8595111935430
185,59 zł
153,38 zł
bez VAT
Wariant: M 3x0,5 6GX
W magazynie
| 041535193030000
EAN: 8595111935454
99,17 zł
81,96 zł
bez VAT
Wariant: M 3,5x0,6 6GX
W magazynie
| 041535193035000
EAN: 8595111935461
108,51 zł
89,68 zł
bez VAT
Wariant: M 4x0,7 6GX
W magazynie
| 041535193040000
EAN: 8595111935478
101,47 zł
83,86 zł
bez VAT
Wariant: M 5x0,8 6GX
W magazynie
| 041535193050000
EAN: 8595111935485
106,06 zł
87,65 zł
bez VAT
Wariant: M 6x1 6GX
Chwilowy brak
| 041535193060000
EAN: 8595111935492
112,87 zł
93,28 zł
bez VAT
Wariant: M 8x1,25 6GX
W magazynie
| 041535193080000
EAN: 8595111935515
121,06 zł
100,05 zł
bez VAT
Wariant: M 10x1,5 6GX
W magazynie
| 041535193100000
EAN: 8595111935522
153,46 zł
126,83 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 2910
Gwintownik formujący do gwintów metrycznych, DIN 2174, powłoka TiN, do stopów cynku, alternatywnie do stali konstrukcyjnych, niestopowych, maszynowych, czystego aluminium i jego stopów o Si<10%
Cechy:
Gwint M: Gwint metryczny ISO
Schemat profilu gwintu: 60°
Norma gwintu: DIN 13
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSSE
Rodzaj powłoki: Powłoka z azotku tytanu
Norma gwintownika: DIN 2174
Pasowanie gwintów: ISO 2 - 6HX
Pasowanie gwintów: ISO 3 - 6GX
Stożek nabiegu C: Długość 2-3 skoki
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | 12-20 |
| P2.1 | Stale automatowe <800N/mm2 | 15-20 |
| P2.2 | Stale konstrukcyjne <800N/mm2 | 15-20 |
| N7.1 | Czyste aluminium | 15-35 |
| N8.1 | Aluminium stopowe Si<10% | 15-30 |
| N11.1 | Cynk i stopy cynku | 15-20 |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| M 3 | 0,5 | 6GX | 56 | 11 | 3,5 | 2,7 | 2,8 |
| M 3 | 0,5 | 6HX | 56 | 11 | 3,5 | 2,7 | 2,8 |
| M 3,5 | 0,6 | 6HX | 56 | 12 | 4 | 3 | 3,25 |
| M 3,5 | 0,6 | 6GX | 56 | 12 | 4 | 3 | 3,25 |
| M 4 | 0,7 | 6HX | 63 | 13 | 4,5 | 3,4 | 3,7 |
| M 4 | 0,7 | 6GX | 63 | 13 | 4,5 | 3,4 | 3,7 |
| M 5 | 0,8 | 6GX | 70 | 16 | 6 | 4,9 | 4,65 |
| M 5 | 0,8 | 6HX | 70 | 16 | 6 | 4,9 | 4,65 |
| M 6 | 1 | 6GX | 80 | 19 | 6 | 4,9 | 5,55 |
| M 6 | 1 | 6HX | 80 | 19 | 6 | 4,9 | 5,55 |
| M 8 | 1,25 | 6HX | 90 | 22 | 8 | 6,2 | 7,45 |
| M 8 | 1,25 | 6GX | 90 | 22 | 8 | 6,2 | 7,45 |
| M 10 | 1,5 | 6GX | 100 | 24 | 10 | 8 | 9,3 |
| M 10 | 1,5 | 6HX | 100 | 24 | 10 | 8 | 9,3 |
| M 12 | 1,75 | 6GX | 110 | 28 | 9 | 7 | 11,2 |
| M 12 | 1,75 | 6HX | 110 | 28 | 9 | 7 | 11,2 |
Parametry dodatkowe
| Kategoria: | Urządzenia do formowania gwintów |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Aluminium stopowe Si<10%, Czyste aluminium, Cynk i stopy cynku |
| Norma: | DIN 2174 |
| Pokrycie: | TiN |
| Tolerancja: | 6HX, 6GX |
| Typ gwintu: | Gwint metryczny ISO |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), nieprzenikniony (długość gwintu L < 2xd1), przenikalny (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 1,5xd1, głębokość wstępnego nawiercania ≥ L+d1), nieprzenikniony (długość gwintu L < 1,5xd1), nieprzenikniony (długość gwintu L < 2,5xd1), nieprzenikniony (długość gwintu L > 2,5xd1) |
