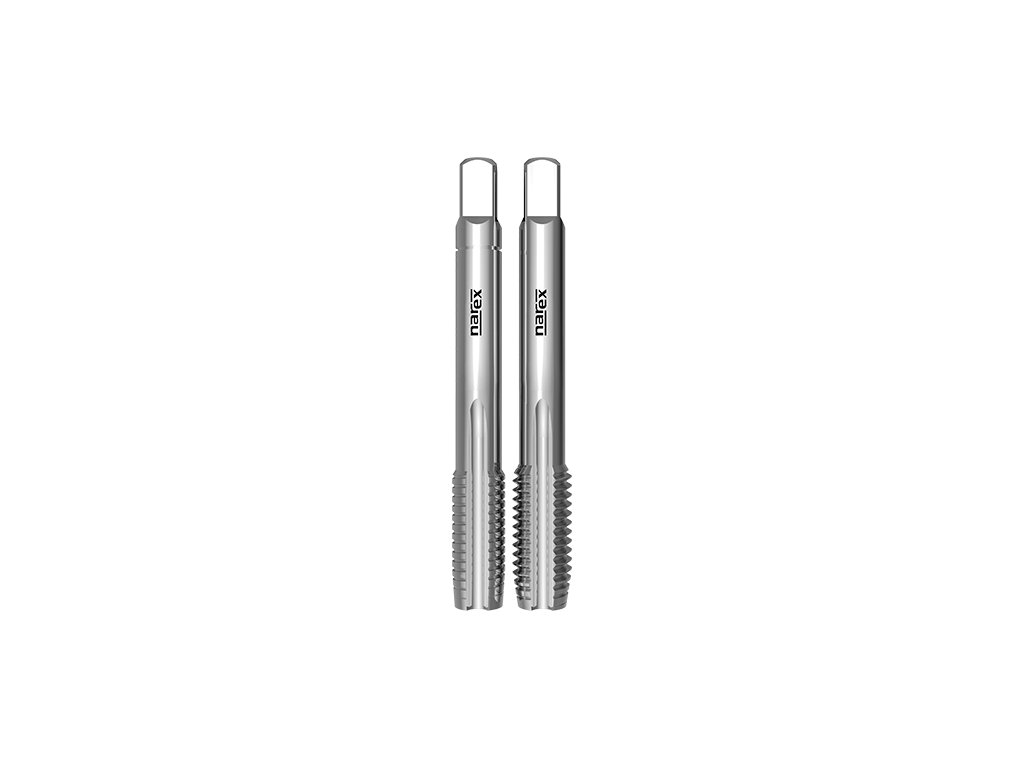

0305 - Ręczny zestawowy gwintownik
Kod: 041530055104100
Wariant: UNF 5x44 2B I
W magazynie
| 041530055102100
EAN: 8595111919737
41,84 zł
34,58 zł
bez VAT
Wariant: UNF 5x44 2B III
W magazynie
| 041530055102300
EAN: 8595111919744
41,84 zł
34,58 zł
bez VAT
Wariant: UNF 5x44 2B KOMPLET
W magazynie
| 041530055102800
EAN: 8595111901718
83,68 zł
69,16 zł
bez VAT
Wariant: UNF 6x40 2B I
W magazynie
| 041530055103100
EAN: 8595111919751
41,84 zł
34,58 zł
bez VAT
Wariant: UNF 6x40 2B III
W magazynie
| 041530055103300
EAN: 8595111919768
41,84 zł
34,58 zł
bez VAT
Wariant: UNF 6x40 2B KOMPLET
W magazynie
| 041530055103800
EAN: 8595111901725
83,68 zł
69,16 zł
bez VAT
Wariant: UNF 8x36 2B I
W magazynie
| 041530055104100
EAN: 8595111919775
40,37 zł
33,36 zł
bez VAT
Wariant: UNF 8x36 2B III
W magazynie
| 041530055104300
EAN: 8595111919782
40,37 zł
33,36 zł
bez VAT
Wariant: UNF 8x36 2B KOMPLET
W magazynie
| 041530055104800
EAN: 8595111901732
80,73 zł
66,72 zł
bez VAT
Wariant: UNF 10x32 2B I
W magazynie
| 041530055105100
EAN: 8595111919799
41,84 zł
34,58 zł
bez VAT
Wariant: UNF 10x32 2B III
W magazynie
| 041530055105300
EAN: 8595111919805
41,84 zł
34,58 zł
bez VAT
Wariant: UNF 10x32 2B KOMPLET
W magazynie
| 041530055105800
EAN: 8595111901749
83,68 zł
69,16 zł
bez VAT
Wariant: UNF 12x28 2B I
W magazynie
| 041530055106100
EAN: 8595111919812
44,54 zł
36,81 zł
bez VAT
Wariant: UNF 12x28 2B III
W magazynie
| 041530055106300
EAN: 8595111919829
44,54 zł
36,81 zł
bez VAT
Wariant: UNF 12x28 2B KOMPLET
W magazynie
| 041530055106800
EAN: 8595111901756
89,08 zł
73,62 zł
bez VAT
Wariant: UNF 1/4x28 2B I
W magazynie
| 041530055107100
EAN: 8595111919836
44,54 zł
36,81 zł
bez VAT
Wariant: UNF 1/4x28 2B III
W magazynie
| 041530055107300
EAN: 8595111919843
44,54 zł
36,81 zł
bez VAT
Wariant: UNF 1/4x28 2B KOMPLET
W magazynie
| 041530055107800
EAN: 8595111901763
89,08 zł
73,62 zł
bez VAT
Wariant: UNF 5/16x24 2B I
W magazynie
| 041530055109100
EAN: 8595111919850
48,78 zł
40,31 zł
bez VAT
Wariant: UNF 5/16x24 2B III
W magazynie
| 041530055109300
EAN: 8595111919867
48,78 zł
40,31 zł
bez VAT
Wariant: UNF 5/16x24 2B KOMPLET
W magazynie
| 041530055109800
EAN: 8595111901770
97,55 zł
80,62 zł
bez VAT
Wariant: UNF 3/8x24 2B I
W magazynie
| 041530055111100
EAN: 8595111919874
53,23 zł
43,99 zł
bez VAT
Wariant: UNF 3/8x24 2B III
W magazynie
| 041530055111300
EAN: 8595111919881
53,23 zł
43,99 zł
bez VAT
Wariant: UNF 3/8x24 2B KOMPLET
W magazynie
| 041530055111800
EAN: 8595111901787
106,46 zł
87,98 zł
bez VAT
Wariant: UNF 7/16x20 2B I
W magazynie
| 041530055112100
EAN: 8595111919898
67,24 zł
55,57 zł
bez VAT
Wariant: UNF 7/16x20 2B III
W magazynie
| 041530055112300
EAN: 8595111919904
67,24 zł
55,57 zł
bez VAT
Wariant: UNF 7/16x20 2B KOMPLET
W magazynie
| 041530055112800
EAN: 8595111901794
134,48 zł
111,14 zł
bez VAT
Wariant: UNF 1/2x20 2B I
W magazynie
| 041530055113100
EAN: 8595111919911
72,13 zł
59,61 zł
bez VAT
Wariant: UNF 1/2x20 2B III
W magazynie
| 041530055113300
EAN: 8595111919928
72,13 zł
59,61 zł
bez VAT
Wariant: UNF 1/2x20 2B KOMPLET
W magazynie
| 041530055113800
EAN: 8595111901800
144,26 zł
119,22 zł
bez VAT
Wariant: UNF 9/16x18 2B I
W magazynie
| 041530055114100
EAN: 8595111919935
105,38 zł
87,09 zł
bez VAT
Wariant: UNF 9/16x18 2B III
W magazynie
| 041530055114300
EAN: 8595111919942
105,38 zł
87,09 zł
bez VAT
Wariant: UNF 9/16x18 2B KOMPLET
W magazynie
| 041530055114800
EAN: 8595111901817
210,76 zł
174,18 zł
bez VAT
Wariant: UNF 5/8x18 2B I
W magazynie
| 041530055115100
EAN: 8595111919959
97,49 zł
80,57 zł
bez VAT
Wariant: UNF 5/8x18 2B III
W magazynie
| 041530055115300
EAN: 8595111919966
97,49 zł
80,57 zł
bez VAT
Wariant: UNF 5/8x18 2B KOMPLET
W magazynie
| 041530055115800
EAN: 8595111901824
194,98 zł
161,14 zł
bez VAT
Wariant: UNF 3/4x16 2B I
W magazynie
| 041530055117100
EAN: 8595111919973
137,90 zł
113,97 zł
bez VAT
Wariant: UNF 3/4x16 2B III
W magazynie
| 041530055117300
EAN: 8595111919980
137,90 zł
113,97 zł
bez VAT
Wariant: UNF 3/4x16 2B KOMPLET
W magazynie
| 041530055117800
EAN: 8595111901831
275,81 zł
227,94 zł
bez VAT
Wariant: UNF 7/8x14 2B I
W magazynie
| 041530055119100
EAN: 8595111919997
157,32 zł
130,02 zł
bez VAT
Wariant: UNF 7/8x14 2B III
W magazynie
| 041530055119300
EAN: 8595111920009
157,32 zł
130,02 zł
bez VAT
Wariant: UNF 7/8x14 2B KOMPLET
W magazynie
| 041530055119800
EAN: 8595111901848
314,65 zł
260,04 zł
bez VAT
Wariant: UNF 1x12 2B I
W magazynie
| 041530055121100
EAN: 8595111920016
221,14 zł
182,76 zł
bez VAT
Wariant: UNF 1x12 2B III
W magazynie
| 041530055121300
EAN: 8595111920023
221,14 zł
182,76 zł
bez VAT
Wariant: UNF 1x12 2B KOMPLET
W magazynie
| 041530055121800
EAN: 8595111901855
442,28 zł
365,52 zł
bez VAT
Opis szczegółowy produktu
Numer katalogu: 0305
Gwintownik ręczny do gwintów amerykańskich zunifikowanych drobnozwojnych, DIN 2181, do stali konstrukcyjnych, stali niestopowych, stali automatowych, stali hartowanych, żeliwa szarego i ciągliwego, stopów aluminium, stopów miedzi z krótkim łamliwym wiórem.
Cechy:
Gwint UNF: Zunifikowany gwint drobnozwojny
Schemat profilu gwintu: 60°
Typ N: Gwintownik dla stali o wytrzymałości do 800 N/mm2
Materiał gwintownika: Wysokowydajna stal szybkotnąca HSS
Norma gwintownika: ~ DIN 2181
Pasowanie gwintów: 2B
Stożek skrawający C: Długość 2-3 skoki
Rodzaj otworu: Przelotowy (długość gwintu L > 1,5xd1)
Rodzaj otworu: Nieprzelotowy (długość gwintu L < 2xd1)
Obrobione materiały:
| Grupa | Materiał obrabiany | Prędkość cięcia |
|---|---|---|
| P1.1 | Stale konstrukcyjne <500N/mm2 | ● |
| P1.2 | Stale niestopowe <500N/mm2 | ● |
| P2.1 | Stale automatowe <800N/mm2 | ● |
| P2.2 | Stale konstrukcyjne <800N/mm2 | ● |
| P2.3 | Stale niestopowe <800N/mm2 | ● |
| K6.1 | Żeliwo szare | ● |
| K6.2 | Żeliwo ciągliwe i sferoidalne | ● |
| N8.1 | Aluminium stopowe Si<10% | ● |
| N8.2 | Aluminium stopowe Si>10% | ● |
| N10.1 | Stopy miedzi o krótkim wiórze | ● |
Wymiary:
| d1 | P | tol | l1 | l2 | d2 | a | otwór |
|---|---|---|---|---|---|---|---|
| UNF 5 | 44 | 2B | 40 | 10 | 3,5 | 2,7 | 2,7 |
| UNF 6 | 40 | 2B | 45 | 11 | 4 | 3 | 3 |
| UNF 8 | 36 | 2B | 45 | 12 | 4,5 | 3,4 | 3,5 |
| UNF 10 | 32 | 2B | 50 | 14 | 6 | 4,9 | 4,1 |
| UNF 12 | 28 | 2B | 56 | 16 | 6 | 4,9 | 4,65 |
| UNF 1/4 | 28 | 2B | 56 | 16 | 6 | 4,9 | 5,5 |
| UNF 5/16 | 24 | 2B | 63 | 18 | 6 | 4,9 | 6,9 |
| UNF 3/8 | 24 | 2B | 63 | 18 | 7 | 5,5 | 8,5 |
| UNF 7/16 | 20 | 2B | 70 | 20 | 8 | 6,2 | 9,9 |
| UNF 1/2 | 20 | 2B | 70 | 20 | 9 | 7 | 11,5 |
| UNF 9/16 | 18 | 2B | 70 | 20 | 11 | 9 | 12,9 |
| UNF 5/8 | 18 | 2B | 70 | 20 | 12 | 9 | 14,5 |
| UNF 3/4 | 16 | 2B | 80 | 22 | 14 | 11 | 17,5 |
| UNF 7/8 | 14 | 2B | 80 | 22 | 18 | 14,5 | 20,5 |
| UNF 1 | 12 | 2B | 80 | 22 | 18 | 14,5 | 23,25 |
Parametry dodatkowe
| Kategoria: | Zestawy ręcznych gwintowników |
|---|---|
| Linia produktów: | Linia produktów NAREX Ždánice |
| Materiał obrabiany: | Stale konstrukcyjne <500N/mm2, Stale niestopowe <500N/mm2, Stale automatowe <800N/mm2, Stale konstrukcyjne <800N/mm2, Stale niestopowe <800N/mm2, Żeliwo szare, Żeliwo ciągliwe i sferoidalne, Aluminium stopowe Si<10%, Aluminium stopowe Si>10%, Stopy miedzi o krótkim wiórze |
| Norma: | DIN ≈2181 |
| Pokrycie: | - |
| Tolerancja: | 2B |
| Typ gwintu: | Jednolity gwint drobnozwojny UNF |
| Typ otworu: | przenikalny (długość gwintu L > 1,5xd1), nieprzenikniony (długość gwintu L < 2xd1) |
